آزمایش های بتن سخت شده

بتن سخت شده (Hardened Concrete) مرحله‌ای از بتن است که پس از گیرش و سخت شدن، عملکرد واقعی سازه را تعیین می‌کند. ویژگی‌های بتن سخت شده مانند:

• مقاومت فشاری و خمشی بتن
• دوام در برابر عوامل محیطی
• نفوذپذیری ساختار بتن
• رفتار در برابر یخ‌زدگی و خوردگی

به‌طور مستقیم بر ایمنی، عمر مفید و عملکرد سازه‌های بتنی تأثیرگذار هستند.

به همین دلیل، انجام آزمایش‌های بتن سخت شده برای ارزیابی واقعی وضعیت موجود سازه، به‌ویژه در پروژه‌های عمرانی، صنعتی و زیرساختی، ضروری می‌باشد.

اهمیت آزمایش‌های بتن سخت شده:

• تعیین مقاومت واقعی بتن اجرا شده
• بررسی کیفیت ساخت و اجرا بتن
• ارزیابی دوام در شرایط محیطی
• تشخیص آسیب‌ها و ضعف‌های سازه
• تصمیم‌گیری برای تعمیر، ترمیم، مقاوم‌سازی یا بهره‌برداری

خدمات مرکز تحقیقات بتن در این حوزه:

• انجام آزمایش‌های مقاومت (فشاری، خمشی، کششی)

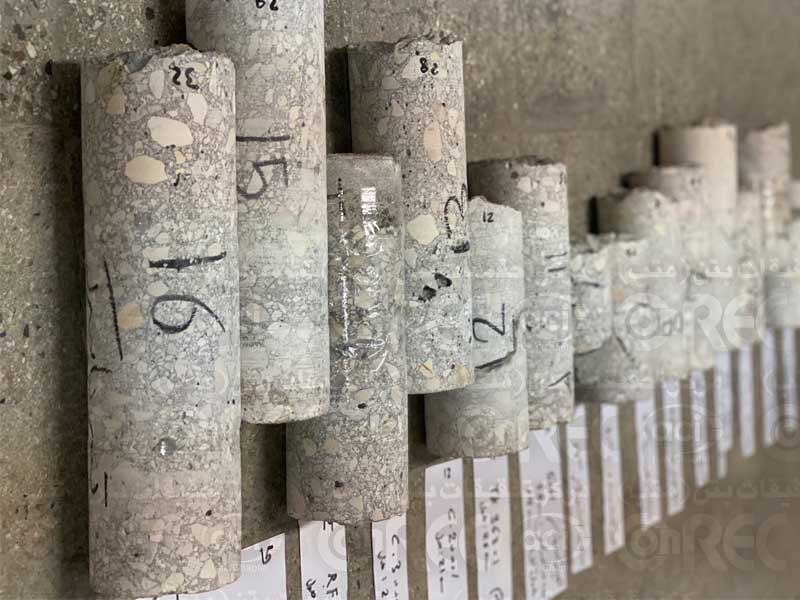

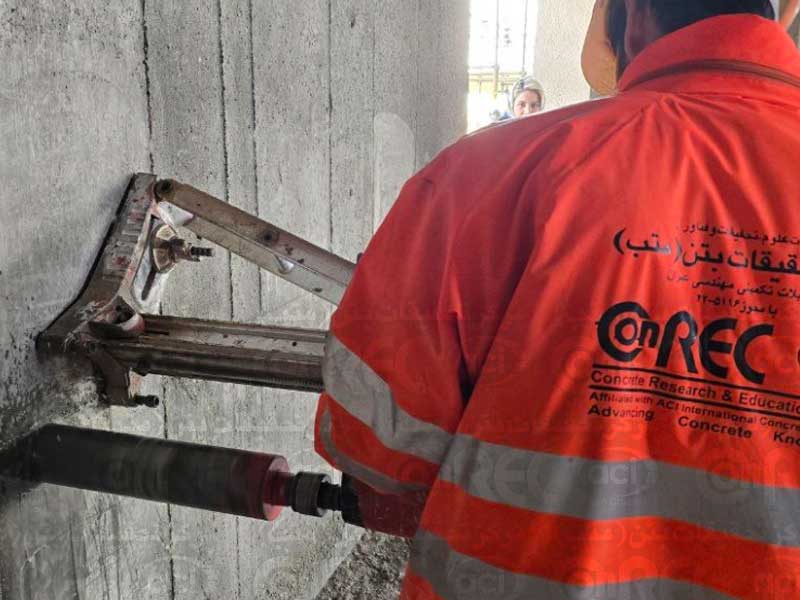

• انجام آزمایش‌های مغزه‌گیری (Core Test)
• ارزیابی دوام (یخ‌زدگی، نفوذپذیری، جذب آب)
• بررسی خوردگی آرماتورها
• انجام آزمایش‌های غیرمخرب بتن و نیمه‌مخرب بتن

کیفیت بتن سخت شده به‌طور مستقیم به ویژگی‌های بتن در مرحله اجرا وابسته است. به همین دلیل، نتایج این آزمایش‌ها در کنار آزمایش‌های بتن تازه مانند اسلامپ، دما و کارایی، برای تحلیل دقیق عملکرد بتن استفاده می‌شود.

در بسیاری از پروژه‌ها، ارزیابی سازه بدون تخریب اهمیت زیادی دارد. در این موارد، استفاده از آزمایش‌های غیرمخرب بتن (NDT) مانند التراسونیک بتن و چکش اشمیت، امکان بررسی سریع و دقیق وضعیت سازه را فراهم می‌کند.

کارفرمایان، مشاوران و پیمانکاران می‌توانند جهت:

• ارزیابی سازه‌های بتنی
• انجام آزمایش‌های بتن سخت شده
• بررسی مقاومت و دوام بتن

از طریق وب‌سایت مرکز تحقیقات بتن ایران (متب) اقدام نموده یا با کارشناسان این مجموعه تماس حاصل نمایند.

شماره تماس های آزمایشگاه بتن (متب): ۸۸۶۶۴۱۵۱ ۸۸۶۶۴۱۵۲

دوره های بتن:

مرکز تحقیقات بتن (متب) دوره‌های تخصصی در زمینه آزمایش‌های بتن، ارزیابی سازه و روش‌های تعمیرات، ترمیم و مقاوم‌سازی سازه های بتنی برگزار می‌نماید. در این دوره‌ها، شرکت‌کنندگان با روش‌های عملی آزمایش بتن سخت شده، تحلیل نتایج و تصمیم‌گیری مهندسی در پروژه‌های واقعی آشنا می‌شوند. پی از قبول شدن در امتحان کتبی و عملی به شرکت کنندگان دوره گواهینامه مورد تایید سازمان ملی استاندارد، گواهینامه انجمن بین المللی بتن (ACI)-شاخه ایران و گواهینامه مرکز تحقیقات بتن مورد تایید وزارت علوم، تحقیقات و فناوری اعطا می شود.

آزمایش های بتن سخت شده

بتن بعد از آب پرمصرف ترین کالای مصرفی در جهان می باشد و به‌عنوان پرمصرف‌ترین ماده ساختمانی در جهان، نقش حیاتی در توسعه زیرساخت‌ها ایفا می‌نماید. پس از اختلاط و جایدهی، فرآیند سخت شدن آغاز می‌شود که طی آن بتن به‌تدریج مقاومت و دوام مورد نظر را کسب می‌کند. برای اطمینان از کیفیت و عملکرد بتن سخت‌شده، مجموعه‌ای از آزمایش‌های آزمایشگاهی و میدانی انجام می‌شود که به بررسی ویژگی‌های مکانیکی و دوامی بتن پس از سخت شدن می‌پردازند. این آزمایش‌های بتن سخت شده نقش مهمی در ارزیابی عملکرد سازه‌های بتنی، اطمینان از کیفیت بتن مصرفی، و برنامه‌ریزی برای نگهداری و تعمیرات سازه‌های بتنی ایفا کرده و اطلاعات ارزشمندی در خصوص رفتار بتن در شرایط های فعال و غیرفعال ارائه می‌دهند.

آزمایش‌های بتن سخت‌شده معمولاً بر روی آزمونه‌های مکعبی، استوانه‌ای یا منشوری که از بتن ساخته‌شده‌اند، انجام می‌شوند. همچنین می‌توان این آزمایش‌ها را مستقیماً بر روی بخش‌هایی از سازه‌های موجود در پروژه و کارگاه اجرا کرد. این آزمایش‌ها شامل ارزیابی ویژگی‌های مکانیکی مانند مقاومت فشاری، مقاومت خمشی و مقاومت کششی، و ویژگی‌های دوامی مانند نفوذپذیری آب، کربناته شدن ، مقاومت در برابر کلریدها، مقاومت الکتریکی، نفوذ یون کلر در بتن می باشند.

انواع آزمایش های بتن سخت شده

آزمایش‌های بتن سخت‌شده به منظور ارزیابی ویژگی های مکانیکی، فیزیکی و دوامی بتن پس از گیرش و سخت‌شدن انجام می‌شوند. این آزمایش‌ها را می‌توان به چند دسته اصلی تقسیم کرد که در ادامه هر دسته و زیرمجموعه‌های آن توضیح داده می‌شود.

۱-  آزمایش های بتن سخت شده – آزمایشات مخرب بتن

آزمایش‌های بتن سخت شده مخرب معمولاً منجر به تخریب کامل یا جزئی نمونه‌ها می‌شوند. این آزمایش‌ها دقت بالایی دارند و بیشتر برای کنترل کیفیت بتن یا ارزیابی مقاومت‌های اصلی آن استفاده می‌شوند. در این دست آزمایش های بتن سخت شده خواص مکانیکی و دوامی و فیزیکی مورد بررسی قرار میگیرد.

خواص مکانیکی بتن :

1. مقاومت بتن
   • هدف: تعیین مقاومت فشاری بتن در برابر نیروهای فشاری.
   • کاربرد: ارزیابی کیفیت بتن و انطباق آن با مقاومت طراحی.
2. مقاومت کششی مستقیم
   • هدف: بررسی مقاومت بتن در برابر نیروهای کشش مستقیم.
   • کاربرد: تحلیل ترک‌خوردگی و طراحی سازه‌های بتنی خاص.
3. مقاومت کششی به روش شکافت (برزیلی)
   • هدف: بررسی مقاومت کششی غیرمستقیم.
   • کاربرد: تعیین رفتار بتن در برابر ترک‌خوردگی.

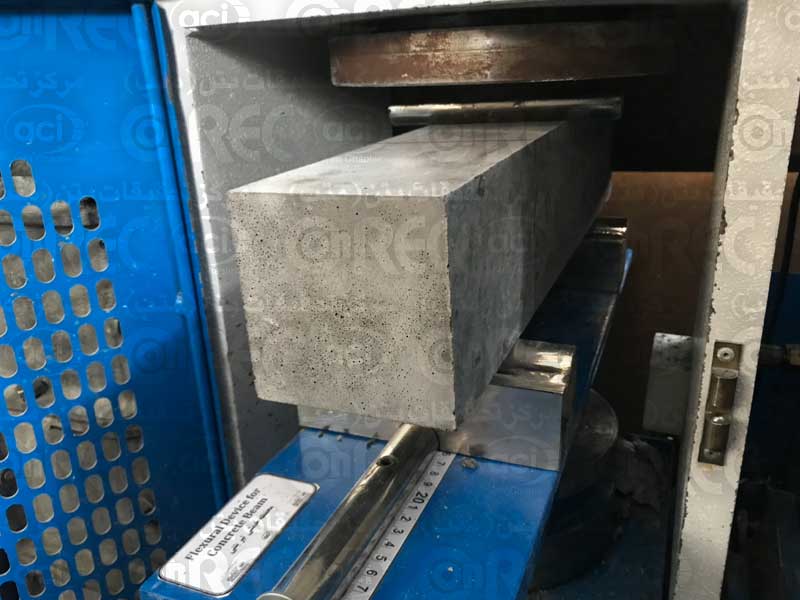

4. مقاومت خمشی بتن
   • هدف: بررسی مقاومت بتن در برابر خمش.
   • کاربرد: ارزیابی بتن برای دال‌ها و تیرها.
5. آزمایش ضربه
   • هدف: بررسی مقاومت بتن در برابر بارهای دینامیکی و ضربه.
   • کاربرد: طراحی سازه‌هایی که تحت بارگذاری ناگهانی قرار می‌گیرند.



خواص دوامی بتن :

1. نفوذپذیری آب در بتن
   • هدف: ارزیابی میزان مقاومت بتن در برابر نفوذ آب.
   • کاربرد: طراحی مخازن آب، نگهداری مایعات و سازه‌های دریایی.
2. نفوذ یون کلرید در بتن
   • هدف: ارزیابی مقاومت بتن در برابر خوردگی آرماتورها.
   • کاربرد: طراحی سازه‌های ساحلی و پل‌ها.
3. کربناته شدن بتن (کربناسیون بتن)
   • هدف: بررسی پایداری شیمیایی بتن.
   • کاربرد: طراحی سازه‌های در معرض گازهای خورنده.
4. مقاومت بتن در برابر سیکل‌های یخبندان و ذوب
   • هدف: ارزیابی دوام بتن در مناطق سردسیر.
   • کاربرد: طراحی سازه‌های مناطق سردسیر.

خواص فیزیکی بتن :

1. چگالی و جذب آب بتن
   • هدف: بررسی تخلخل و تراکم بتن.
   • کاربرد: طراحی سازه‌های مقاوم در برابر نفوذ آب.
2. جمع‌شدگی بتن
   • هدف: ارزیابی ترک‌خوردگی ناشی از جمع‌شدگی.
   • کاربرد: طراحی سازه‌های حجیم مانند سدها.

۲-  آزمایش‌های بتن سخت شده -آزمایشات غیرمخرب بتن

آزمایش‌های بتن سخت شده غیرمخرب بدون آسیب به نمونه یا سازه، اطلاعاتی از کیفیت بتن فراهم می‌کنند. این آزمایش‌ها برای ارزیابی سازه‌های موجود و پایش طولانی‌مدت استفاده می‌شوند.

ویژگیهای مکانیکی بتن:

1. آزمایش چکش اشمیت بتن
   • هدف: تخمین مقاومت فشاری بتن.
   • کاربرد: ارزیابی سریع مقاومت بتن.

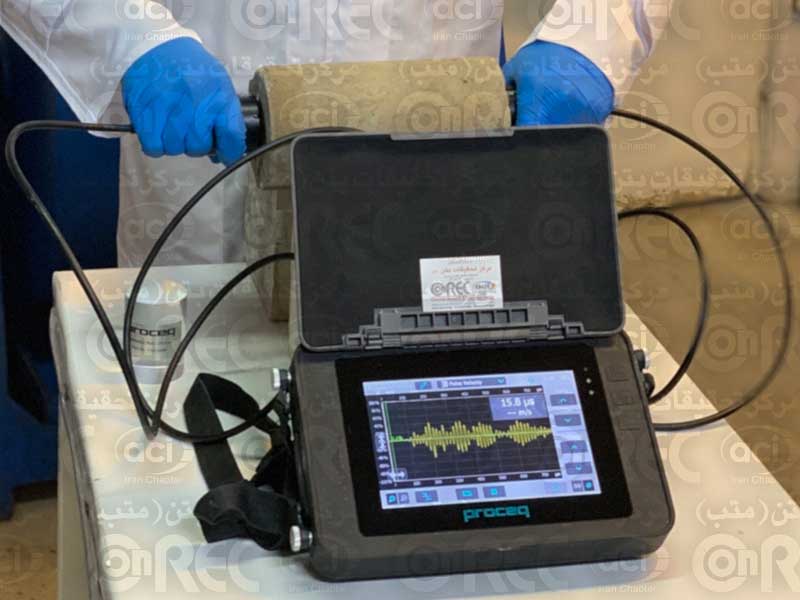

2. آزمایش اولتراسونیک بتن
   • هدف: بررسی یکنواختی، ترک‌ها و حفره‌های داخلی بتن.
   • کاربرد: نظارت بر سلامت سازه.
3. آزمایش نیم‌پل بتن- پتانسیل خوردگی بتن
   • هدف: ارزیابی احتمال خوردگی آرماتورها در بتن.
   • کاربرد: پایش سازه‌های در معرض عوامل خورنده.

ویژگی های دوامی بتن :

1. آزمایش هدایت الکتریکی بتن
   • هدف: بررسی توانایی بتن در مقابله با نفوذ یون‌ها.
   • کاربرد: ارزیابی دوام در برابر عوامل شیمیایی.
2. آزمایش جذب آب سطحی بتن (ISAT)
   • هدف: بررسی تخلخل سطحی بتن.
   • کاربرد: طراحی بتن برای سازه‌های در معرض باران یا رطوبت.

خواص فیزیکی و تصویربرداری

1. رادیوگرافی یا اشعه X
   • هدف: بررسی ساختار درونی بتن.
   • کاربرد: تشخیص آسیب‌های داخلی در سازه‌های حساس مانند حفرات و تخلخل موجود.
2. رادار نفوذی زمینی (GPR)
   • هدف: بررسی ساختار داخلی بتن.
   • کاربرد: شناسایی محل آرماتورهای داخل بتن، قطر آرماتور و کابل‌های پیش‌تنیده.
3. ترموگرافی مادون قرمز
   • هدف: شناسایی ترک‌ها و عیوب سطحی.
   • کاربرد: پایش تغییرات حرارتی سازه‌ها.

اطلاعات حاصل از آزمایش‌های بتن سخت شده

• مقاومت فشاری بتن، کششی و خمشی بتن

این ویژگی‌ها مشخص‌کننده توانایی رفتار بتن در برابر نیروهای مختلف مانند فشاری، کششی و خمشی است. مقاومت فشاری یکی از اصلی‌ترین شاخص‌های کیفیت بتن است که در طراحی سازه‌های بتنی استفاده می‌شود. مقاومت کششی و خمشی بتن نیز برای پیش‌بینی رفتار بتن در برابر ترک‌خوردگی و بارهای متغییر اهمیت دارد. این داده‌ها برای اطمینان از تطابق بتن با استانداردها و الزامات طراحی ضروری هستند.

• مدول الاستیسیته بتن

مدول الاستیسیته بتن نشان‌ دهنده سختی و تغییرشکل‌پذیری بتن در برابر بارهای وارده است. این ویژگی در طراحی سازه‌های حساس و پیش‌بینی رفتار سازه تحت بارگذاری مهم است. مدول الاستیسیته به مقاومت و ترکیب مصالح بتن بستگی دارد. نتایج این آزمایش برای تحلیل تغییر شکل سازه‌ها در شرایط سرویس‌دهی ضروری است. این اطلاعات در طراحی سازه‌هایی مانند پل‌ها و ساختمان های بلند مرتبه اهمیت دارد.

• نفوذپذیری بتن

نفوذپذیری بتن به توانایی آن در جلوگیری از عبور آب یا گاز اشاره دارد. بتن با نفوذپذیری کم دوام بیشتری در برابر عوامل مخرب محیطی مانند کلریدها و سولفات‌ها دارد. این ویژگی در سازه‌های آبی، دریایی و مخازن نگهداری سیالات حیاتی است. آزمایش‌های مرتبط مانند نفوذ آب تحت فشار یا جذب آب سطحی برای بررسی نفوذپذیری بتن استفاده می‌شوند. کنترل نفوذپذیری نقش کلیدی در جلوگیری از خوردگی آرماتورها دارد.

• مقاومت بتن در برابر عوامل محیطی

این آزمایش‌ها پایداری و دوام بتن را در شرایط محیطی مختلف مانند یخبندان، ذوب، حمله شیمیایی و اشعه UV بررسی می‌کنند. بتن با دوام مناسب در برابر عوامل محیطی عمر مفید بیشتری دارد. برای سازه‌هایی که در مناطق خورنده یا شرایط سخت (محیط های فعال) قرار دارند، مقاومت بتن در برابر شرایط محیطی بسیار مهم است. این اطلاعات برای طراحی سازه‌هایی مانند تونل‌ها، پل‌ها و سازه‌های ساحلی خلیج فارس کاربرد دارد. بررسی مقاومت بتن در برابر شرایط محیطی به کاهش هزینه‌های تعمیرات بتن در طول چرخه عمر بتن کمک می‌نمایید.

• کیفیت و یکپارچگی بتن

آزمایش‌های غیرمخرب بتن مانند سرعت اولتراسونیک در بتن و چکش اشمیت اطلاعاتی درباره یکنواختی، تراکم و کیفیت بتن ارائه می‌دهند. کیفیت بتن به نحوه اختلاط، عمل‌آوری و اجرا بستگی دارد. بررسی یکپارچگی بتن برای ارزیابی سازه‌های موجود و شناسایی عیوب داخلی اهمیت دارد. این آزمایش‌ها بدون تخریب سازه، اطلاعات مفیدی را به مهندسان ارائه می‌دهند. داده‌های به‌دست‌آمده برای تصمیم‌گیری درباره روش تعمیرات، ترمیم بتن یا تغییر کاربری سازه‌ها ضروری است.

• وجود یا عدم وجود ترک و حفره در بتن

ترک‌ها و حفره‌ها می‌توانند مقاومت و دوام بتن را کاهش دهند. آزمایش‌هایی مانند رادار نفوذی زمین (GPR) و ترموگرافی مادون قرمز برای شناسایی این عیوب استفاده می‌شوند. شناسایی ترک‌ها در مراحل اولیه می‌تواند از توسعه آسیب‌های بیشتر به سازه های بتنی جلوگیری کند. این اطلاعات برای برنامه‌ریزی تعمیرات بتن، ترمیم و جلوگیری از آسیب های جددی سازه‌ها در آینده و طول عمر بهره برداری اهمیت دارند. کاهش این موارد به بهبود عملکرد طولانی‌مدت سازه‌های بتنی کمک می‌کند.

کاربردهای آزمایش‌های بتن سخت شده

• کنترل کیفیت بتن در پروژه‌های ساخت و ساز بتنی

آزمایش‌های بتن سخت شده برای اطمینان از کیفیت و تطابق بتن با استانداردهای طراحی استفاده می‌شوند. این آزمایش‌ها اطلاعاتی درباره مقاومت های مکانیکی و دوام بتن فراهم می‌کنند. کنترل کیفیت در محل پروژه به کاهش خطاها و هزینه‌های تعمیرات سازه بتنی کمک می‌کند. آزمایش‌های منظم تضمین‌کننده عملکرد مفید بلندمدت سازه هستند. کیفیت بالای بتن نقش کلیدی در ایمنی و موفقیت پروژه‌های ساختمانی دارد.

• ارزیابی ایمنی و پایداری سازه‌های بتنی موجود

آزمایش‌های غیرمخرب بتن به ارزیابی سلامت سازه‌های بتنی موجود کمک می‌کنند. این ارزیابی‌ها برای شناسایی آسیب‌ها و تخمین عمر مفید سازه ضروری هستند. اطلاعات حاصل از این آزمایش‌ها در تصمیم‌گیری درباره سیستم تعمیر، تقویت یا تخریب سازه‌ها استفاده می‌شوند. پایش منظم ایمنی سازه‌ها از خطرات ناشی از خرابی سازه جلوگیری می‌کند. این کاربرد به ویژه در پل‌ها، سدها، مخازن نگهداری مایعات و ساختمان‌های قدیمی به خصوص در شرایط محیطی فعال اهمیت دارد.

• تعیین عمر مفید سازه‌های بتنی

آزمایش‌های بتن سخت شده برای پیش‌بینی عملکرد بلندمدت بتن استفاده می‌شوند. این آزمایش‌ها میزان آسیب بتن در شرایط محیطی خاص را ارزیابی می‌کنند. تعیین عمر مفید سازه به برنامه‌ریزی تعمیر و نگهداری کمک می‌کند. پیش‌بینی دقیق عمر مفید سازه‌ها هزینه‌های غیرضروری را کاهش می‌دهد. این اطلاعات برای پروژه‌های زیربنایی مانند پل‌ها و بزرگراه‌های کشور حیاتی هستند.

• طراحی و بهینه‌سازی مخلوط‌های بتنی (نسبت دانه بندی سنگدانه ها و طرح اختلاط بتن)

اطلاعات به‌دست‌آمده از آزمایش‌ها برای بهینه‌سازی طرح اختلاط بتن استفاده می‌شوند. این فرایند شامل انتخاب بهترین نسبت‌ها برای سیمان، مصالح سنگی، افرودنی بتن، پوزولان ها و آب است. بهینه‌سازی طرح اختلاط بتن منجر به بهبود مقاومت های مکانیکی، ارتقای دوام و عملکرد بتن می‌شود. این کاربرد برای تولید بتن ویژه در سازه‌های خاص مانند پل‌های کابلی (سازه های پس تنیده و پیش تنیده) یا ساختمان‌های بلند مرتبه اهمیت دارد. طراحی دقیق مخلوط بتن و نسبت بندی سنگدانه های مصرفی در بتن به کاهش مصرف مصالح و هزینه‌ها پروژه کمک می‌نماید.

• تحقیق و توسعه در زمینه فناوری بتن

آزمایش‌های بتن سخت شده ابزار اصلی برای تحقیق و توسعه در حوزه بتن هستند. این آزمایش‌ها به بررسی رفتار بتن‌های نوآورانه مانند بتن‌ چاپ شده با پرینتر سه بعد، بتن سبز، بتن کم کربن و کربن صفر، بتن های مقاومت بالا، بتن خودمتراکم و …کمک می‌کنند. محققان از این داده‌ها برای توسعه روش‌های جدید عمل‌آوری و ارتقای دوام بتن استفاده می‌کنند. فناوری بتن با توجه به نیازهای محیط زیستی و اقتصادی جامعه و جهان امروز بهبود می‌یابد. این کاربرد نقش کلیدی در پیشرفت صنعت ساخت و ساز بتنی دارد.

مرکز تحقیقات بتن (متب)، به‌عنوان یکی از نهادهای علمی، پژوهشی و تخصصی در حوزه بتن در کشور و منطقه، نقش مهمی در توسعه و ارتقای کیفیت صنعت بتن و ساخت و سازهای بتنی ایفا می‌کند. این مرکز با ارائه خدمات آزمایشگاه تخصصی بتن، تحقیقات کاربردی و آموزش‌های تخصصی بتن، به ارتقای کیفیت و عملکرد بتن در پروژه‌های عمرانی کمک می نماید.

خدمات ارائه‌شده توسط مرکز تحقیقات بتن (متب):

1. آزمایش‌های تخصصی بتن سخت‌شده: مرکز تحقیقات بتن مجهز به پیشرفته‌ترین تجهیزات آزمایشگاهی بتن است و خدمات گسترده‌ای در زمینه آزمایش‌های بتن سخت‌شده ارائه می‌دهد. این آزمایش‌ها شامل ارزیابی مقاومت فشاری، کششی، خمشی، تخلخل و تراکم بتن و خواص دوامی مانند نفوذپذیری، مقاومت الکتریکی بتن، مقاومت در برابر نفوذ یون کلر است. نتایج دقیق این آزمایش‌ها اطلاعات حیاتی برای کنترل کیفیت بتن، بهبود طرح اختلاط های بتن و ارتقای دوام پروژه های ساخت و ساز بتنی را فراهم می‌کند.
2. تحقیق و توسعه در زمینه فناوری بتن: مرکز تحقیقات بتن (متب) با بهره‌گیری از کادر علمی مجرب و متخصص، به تحقیق و توسعه در زمینه بتن‌های نوین، نظیر بتن‌های الیافی، خودتراکم، و بتن‌های با دوام بالا می‌پردازد. این تحقیقات به معرفی فناوری‌های جدید و افزایش عمر مفید سازه‌های بتنی منجر شده است.
3. مشاوره تخصصی و ارائه راهکارهای فنی: این مرکز خدمات مشاوره‌ای برای انتخاب طرح اختلاط بتن، حل مشکلات اجرایی، و بهینه‌سازی عملکرد سازه‌های بتنی ارائه می‌دهد. کارشناسان مرکز، با بررسی شرایط پروژه‌ها، راهکارهایی عملی برای بهبود کیفیت بتن و کاهش هزینه‌ها پیشنهاد می‌کنند.
4. آموزش و ارتقای دانش فنی: مرکز تحقیقات بتن دوره‌های آموزشی تخصصی برای مهندسان، تکنسین‌ها، و پیمانکاران برگزار می‌کند. این دوره‌ها با هدف افزایش دانش فنی در زمینه استانداردهای بتن، روش‌های نوین آزمایش و فناوری‌های جدید طراحی و اجرا ارائه می‌شوند.
5. تدوین استانداردها و دستورالعمل‌های فنی: یکی از مهم‌ترین دستاوردهای مرکز متب، مشارکت در تدوین استانداردهای ملی و بین‌المللی مرتبط با بتن است. این استانداردها به‌عنوان مرجعی معتبر در صنعت ساختمان، کیفیت و ایمنی پروژه‌های عمرانی را تضمین می‌کنند.

نقش مرکز تحقیقات بتن در توسعه پایدار: مرکز تحقیقات بتن با تأکید بر کاهش مصرف منابع طبیعی و بهینه‌سازی طرح‌های اختلاط، به توسعه پایدار در صنعت ساختمان کمک می‌کند. استفاده از مواد جایگزین سیمان، کاهش تولید گازهای گلخانه‌ای، و افزایش دوام سازه‌های بتنی از جمله دستاوردهای این مرکز در راستای حفاظت از محیط‌زیست است.

مرکز تحقیقات بتن (متب) به‌عنوان یکی از پیشگامان حوزه تحقیقات و آزمایش‌های تخصصی بتن در ایران، مجموعه‌ای کامل از خدمات مرتبط با آزمایش‌های بتن سخت‌شده را ارائه می‌دهد. این مرکز با بهره‌گیری از به روزترین تجهیزات پیشرفته جهان و تیمی از متخصصان مجرب، قابلیت انجام آزمایش‌های دقیق و استاندارد بر روی آزمونه‌های بتنی و همچنین سازه‌های بتنی موجود را دارد.

فهرست آزمایش های بتن سخت شده که توسط آزمایشگاه بتن (متب) ارائه می شود در جدول زیر آورده شده است:

علاوه بر انجام آزمایش‌های دقیق و تخصصی بتن سخت شده، مرکز تحقیقات بتن خدمات تحلیل و آنالیز سازه‌های بتنی را نیز ارائه می‌کند. این تحلیل‌ها شامل ارزیابی شرایط سازه، شناسایی نقاط ضعف، و ارائه راهکارهای عملی برای بهبود عملکرد و افزایش عمر مفید سازه‌های موجود بتنی است. داده‌های به‌دست‌آمده از این آزمایش‌ها و آنالیزها، اطلاعات معتبر و ارزشمندی برای طراحی، ساخت، ترمیم و تعمیر سازه‌های بتنی در اختیار مهندسان و طراحان قرار می‌دهد.
