آزمایش عمق نفوذ آب تحت فشار در بتن
آزمایش عمق نقوذ آب تحت فشار در بتن
آزمایش عمق نفوذ آب در بتن، یکی از مهمترین آزمونهایی است که نشان میدهد ساختار بتن تا چه اندازه در برابر نفوذ رطوبت مقاوم است. این آزمون دقیق، به ما کمک میکند تا پیش از آنکه سازهها دچار آسیبهای جدی شوند، عملکرد واقعی بتن را در برابر فشار آب بسنجیم.
مراکز معتبر از جمله مرکز تحقیقات بتن «متب» به طور گسترده از این آزمون برای ارزیابی دوام و نفوذپذیری بتن های مخازن، تونلها، فونداسیونها و سازههای آبی استفاده میکنند.
این آزمون نه فقط برای مهندسان، بلکه برای کارفرمایان، دانشجویان و پیمانکاران، فن ورزان بتن (تکنسین های بتن) نیز یک ابزار کلیدی در کنترل کیفیت است. در ادامه، بر اساس استاندارد ملی ایران به شماره ۵-۳۲۰۱، بهصورت دقیق، ساده و حرفهای تمام مراحل این آزمون را با هم مرور خواهیم کرد.
هدف و دامنه کاربرد آزمایش عمق نفوذ آب در بتن
هدف اصلی این استاندارد چیست؟
هدف از اجرای این استاندارد، اندازهگیری عمق نفوذ آب در بتن سختشده تحت فشار مشخص است. بهعبارتی دیگر، بررسی این است که بتن تا چه میزان در برابر فشار مستقیم آب نفوذناپذیر باقی میماند.
این روش برای تعیین عمق نفوذ آب تحت فشار در بتن سخت شده بهکار میرود. بتنی که با آب عملآوری شده و ممکن است بهصورت اشباع، خشکشده در گرمخانه یا در حالت دریافت شده از محل، مورد آزمایش قرار گیرد (اعم از نمونههای قالبگیریشده در آزمایشگاه یا مغزههای استخراجشده از سازه بتنی). در این آزمایش، آب تحت فشار به یک سطح از نمونه بتن سخت شده اعمال میشود. پس از مدت زمان مشخص، نمونه شکافته شده و عمق نفوذ آب به درون بتن از محل سطح تماس، اندازهگیری و ثبت میشود.
این آزمون مخصوص نمونههای مکعبی و استوانهای یا منشوری از بتن سختشده طراحی شده و به صورت کنترلشده، فشار آب را بر سطح بتن وارد میکند تا مشخص شود چه میزان از آن به عمق بتن نفوذ میکند.
دامنه کاربرد آزمون چیست؟
- مناسب برای کنترل کیفیت بتن در پروژههای بزرگ بتنی (سدها، تونلها، مخازن آب و…)
- قابل اجرا بر روی نمونههای ساختهشده در کارگاه یا کارخانه
- مفید در ارزیابی تأثیر افزودنیها یا طرح اختلاط در کاهش نفوذپذیری
- قابل استفاده در ارزیابی بتنهایی با خواص خاص (مثل بتنهای با دوام بالا یا ضد آب)
این آزمون در مواردی که دوام در برابر آب و رطوبت اولویت دارد، الزامی است. طبق این استاندارد، استفاده از روش صحیح و تجهیزات مشخص برای ثبت نتایج دقیق، اهمیت بالایی دارد.
مراجع الزامی
این استاندارد شامل ضوابط الزامآوری است که در متن آن به مراجع معتبر ارجاع داده شده است. این مراجع جزئی از استاندارد محسوب میشوند و رعایت آنها ضروری است.
شرایط ارجاع به مراجع:
- در صورت اشاره به مرجع با ذکر تاریخ انتشار، اصلاحیهها و تجدیدنظرهای بعدی برای این استاندارد الزامی نیست.
- اگر مرجع بدون تاریخ انتشار ذکر شده باشد، آخرین نسخه تجدیدنظرشده و اصلاحیههای آن برای این استاندارد الزامآور است.
برای اجرای دقیق تست نفوذپذیری بتن، رعایت تمامی بندهای این استاندارد و مراجع مرتبط ضروری است.
ISO 1920-3, Testing of concrete- Part 3: Making and curing test specimens
تجهیزات آزمایش عمق نقوذ آب در بتن

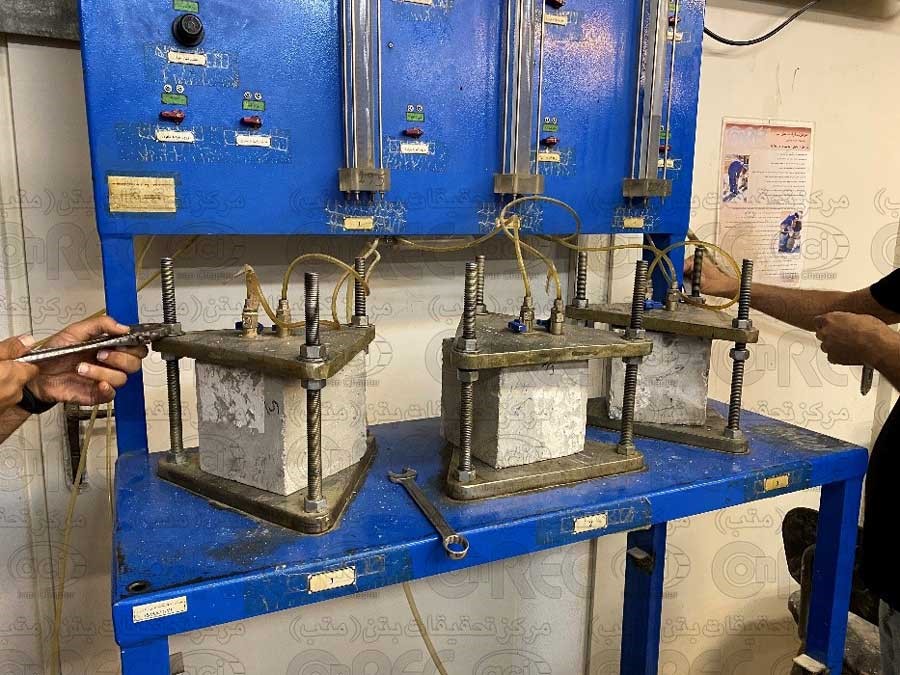

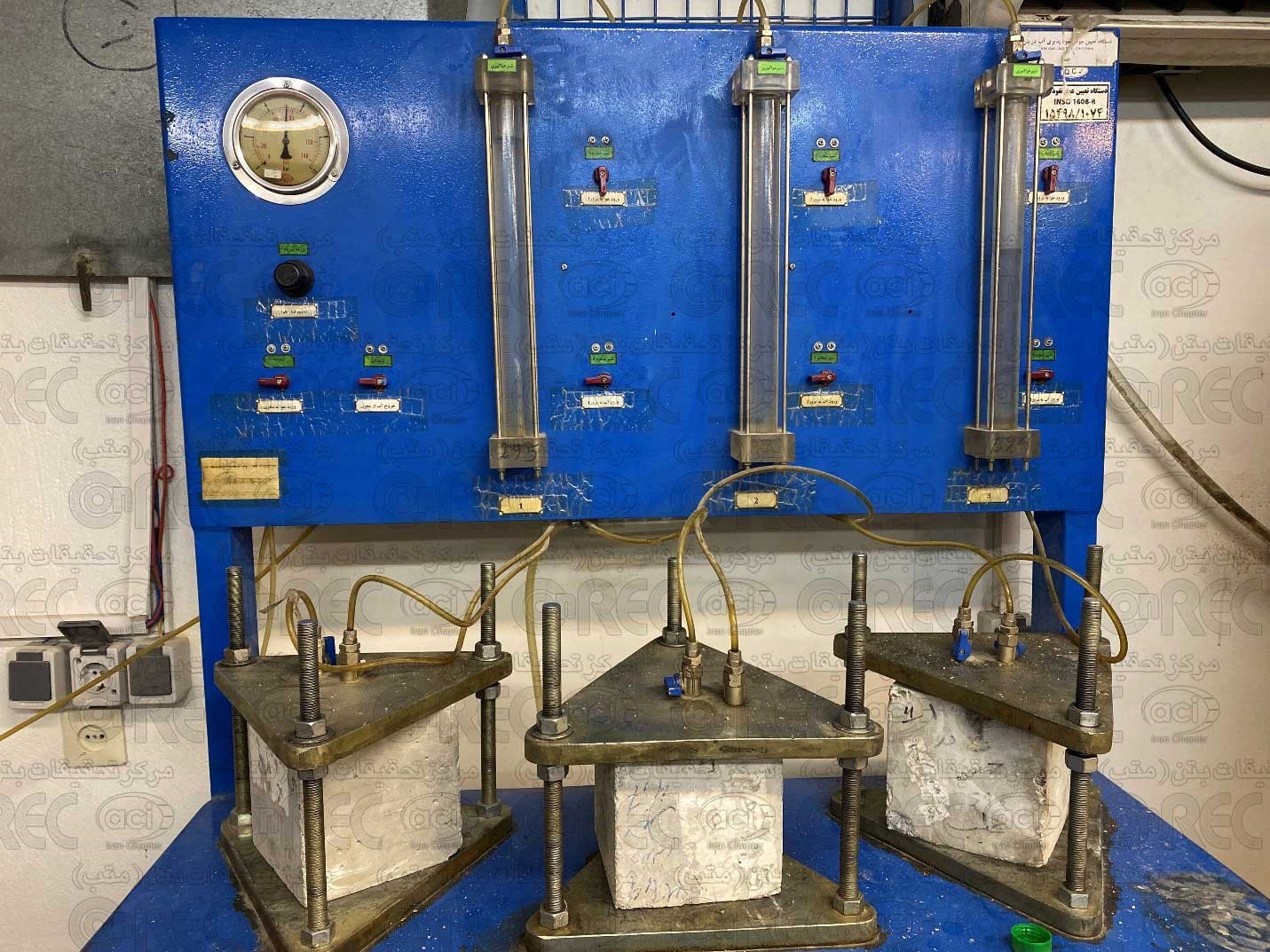

برای انجام این آزمایش، مجموعهای از تجهیزات مورد نیاز است که بتواند آزمونههایی با ابعاد مشخص را در خود جای دهد و شرایط لازم برای اعمال آب تحت فشار را فراهم کند. این تجهیزات باید به گونهای طراحی شده باشند که امکان وارد کردن فشار آب به ناحیه مورد نظر از سطح بتن وجود داشته باشد و مقدار فشار اعمالشده نیز بهصورت مداوم و قابلنمایش باشد.
در شکل ۲ نمونهای از آرایش پیشنهادی تجهیزات نشان داده شده است. بهتر است وسایل آزمون به نحوی ساخته شوند که امکان مشاهده جوانب مختلف آزمونه فراهم باشد. جهت اعمال فشار میتواند از بالا به پایین یا بالعکس صورت گیرد.
برای جلوگیری از نشت آب، استفاده از آببندهای مناسب – معمولاً از جنس لاستیک یا مواد مشابه – ضروری است. همچنین ناحیهای که تحت فشار قرار میگیرد، باید حدوداً برابر با نصف طول ضلع یا قطر سطح آزمونه باشد تا آزمون بهدرستی انجام گیرد.
برس سیمی
برس سیمی ابزاری دستی است که از دستهای مقاوم و موهایی زبر و فلزی – معمولاً از جنس فولاد – تشکیل شده است. از این ابزار برای آمادهسازی سطح آزمونه، پیش از آغاز آزمایش، استفاده میشود. این کار اغلب بهمنظور زدودن ذرات سست یا آلودگیهای سطحی بتن انجام میگیرد.
آزمونه
آزمونه مورد استفاده در این آزمایش باید کاملاً سالم و بدون آسیبدیدگی باشد و میتواند به یکی از اشکال مکعبی، استوانهای یا منشوری تهیه شود؛ به شرط آنکه حداقل طول ضلع یا قطر آن ۱۵۰ میلیمتر باشد. همچنین امکان استفاده از مغزههای استخراجشده از سازه یا آزمونههایی که با اره بریده شدهاند نیز وجود دارد.
نسبت ارتفاع به طول ضلع (در آزمونه مکعبی یا منشوری) یا نسبت ارتفاع به قطر (در آزمونه استوانهای) باید برابر یا بزرگتر از ۰٫۵ باشد؛ با این حال، ارتفاع آزمونه نباید کمتر از ۱۰۰ میلیمتر باشد.
اگرچه توصیه میشود که ابعاد آزمونه مطابق استاندارد ISO 1920-3 انتخاب شود، اما رعایت دقیق تلورانسهای ابعادی در این آزمون ضرورت ندارد و اهمیت چندانی ندارد.
تذکر: آزمونهها باید فاقد ترک، شکستگی یا نشانههای جدایش سنگدانهها بوده و از نظر ظاهری کاملاً سالم و یکپارچه باشند.
روش اجرای آزمون
آمادهسازی و تثبیت شرایط آزمونه
آزمون را میتوان بر روی انواع مختلفی از آزمونهها انجام داد، از جمله:
- آزمونههای اشباع شده
- آزمونههای خشک شده در گرمخانه
- آزمونههای دریافتی (نظیر مغزههای برشخورده از سازههای موجود)
در صورتی که آزمونه از نوع اشباع شده باشد، باید به مدت ۲۸ روز مطابق استاندارد ISO 1920-3 با آب عملآوری شده باشد. برای خشککردن این آزمونهها، آزمایشگاه میتواند آنها را به مدت حداقل ۱۴ روز در شرایطی با حداکثر ۵۰٪ رطوبت نسبی نگهداری کند. لازم است هنگام آزمایش، هیچگونه آب سطحی آزاد روی آزمونه باقی نمانده باشد.
در صورتی که آزمونه از نوع خشکشده در گرمخانه باشد، توصیه میشود ابتدا به مدت ۳ روز در یک محفظه با دمای ۵۰ درجه سانتیگراد و رطوبت نسبی ۸۰٪ قرار گیرد، سپس به مدت ۱۰ روز در دمای ۲۳±۲ درجه سانتیگراد (یا ۲۷±۲ درجه برای مناطق استوایی) در یک ظرف آببندیشده نگهداری شود تا شرایط آزمون تثبیت گردد.
شروع آزمون زمانی مجاز است که سن آزمونهها حداقل ۲۸ روز باشد. بلافاصله پس از خارجکردن آزمونه از قالب، سطح آن باید با یک برس سیمی زبر تمیز شود تا لایه سطحی و سست خمیر سیمان (در صورت وجود) برداشته شده و بتن آماده تماس با فشار آب گردد. در صورت استفاده از مغزههای دریافتی از سازه، ممکن است لازم باشد سطح برشخورده با روشهایی مانند ماسهپاشی زبر شود.
اعمال فشار آب روی نمونه های بتنی
آب مصرفی در این آزمون باید از نوع آب شرب شهری (قابل آشامیدن) باشد. آزمونه را درون دستگاه آزمون قرار داده و فشار آب ۵۰± ۵۰۰ کیلوپاسکال را به مدت۲ ± ۷۲ ساعت به آن اعمال نمایید.
توجه داشته باشید که فشار آب نباید به سطحی از آزمونه که مالهکشی شده اعمال گردد. همچنین در طی مدت آزمون، باید به صورت منظم سایر سطوح آزمونه (که در معرض فشار نیستند) بررسی شود تا اطمینان حاصل گردد که نشتی آب وجود ندارد. در صورت مشاهده نشتی، باید نحوه و میزان آن ثبت شده و اعتبار نتایج آزمون مورد بررسی قرار گیرد.
بررسی آزمونه پس از آزمایش

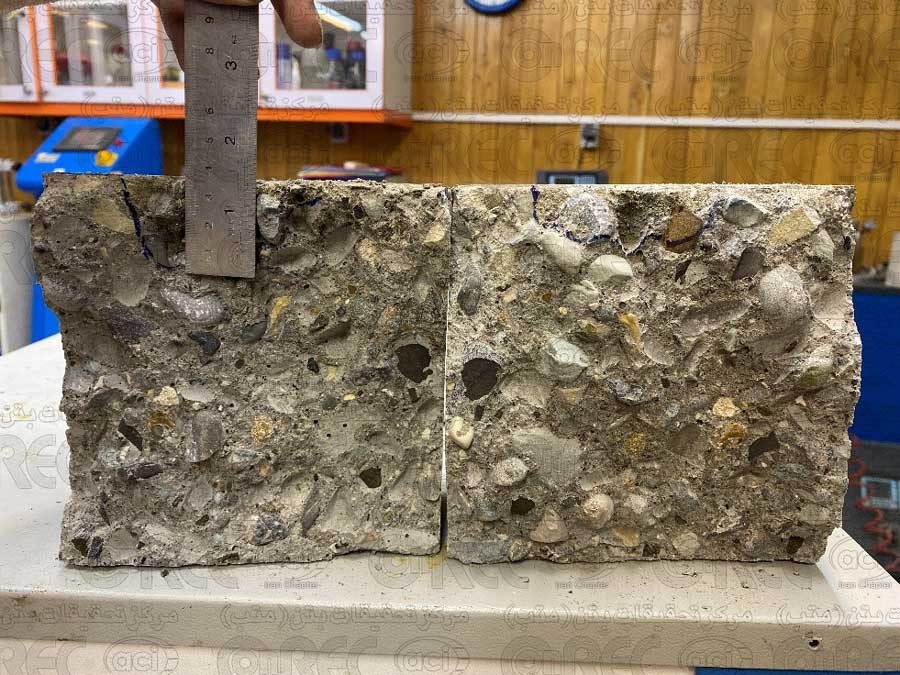

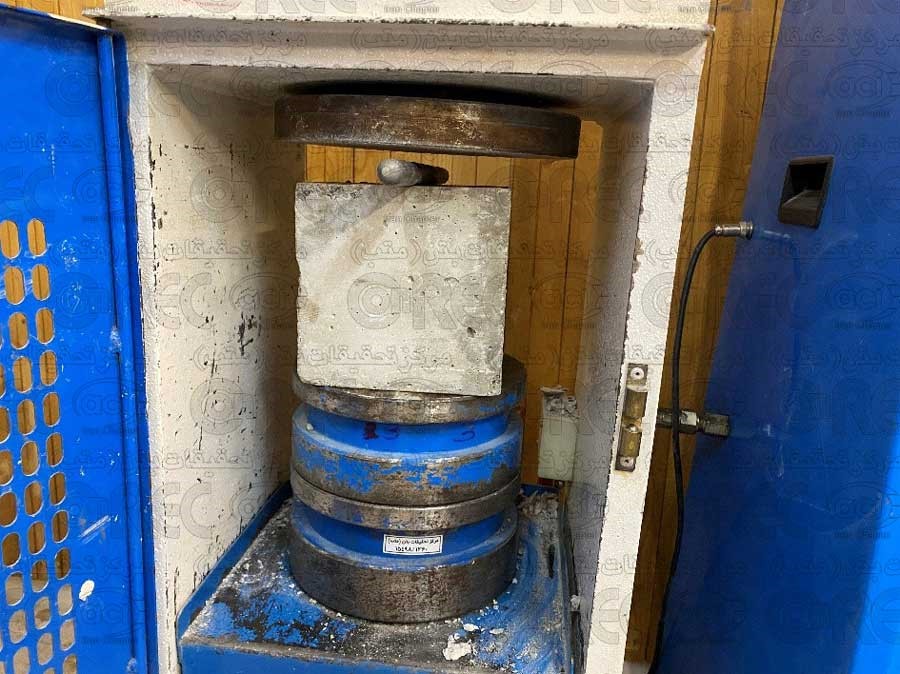

پس از پایان مدت زمان اعمال فشار، آزمونه را از دستگاه خارج کرده و سطحی را که تحت فشار قرار داشته، خشک کنید تا آب اضافی آن پاک شود. سپس آزمونه باید در راستای عمود بر سطح تحت فشار به دو نیم تقسیم گردد.
هنگام برش آزمونه، دقت شود که سطح تحت فشار به سمت پایین قرار گیرد. پس از برش، سطح داخلی دو نیمه باید تا حدی خشک شود که بتوان جبهه نفوذ آب را بهوضوح مشاهده کرد. سپس این جبهه بهطور دقیق روی آزمونه علامتگذاری شود.
توصیه میشود جبهه آب با نمونههای استاندارد یا مرجع مورد مقایسه قرار گیرد (مطابق شکل ۳ در استاندارد). در صورتی که جبهه نفوذ در محدوده قابلقبول باشد، حداکثر عمق نفوذ آب از سطح آزمون اندازهگیری شده و بهصورت تقریبی بر حسب میلیمتر ثبت میگردد.
نتایج آزمون
نتیجه این آزمون براساس حداکثر عمق نفوذ آب به داخل آزمونه تعیین میشود. این عمق، پس از برش آزمونه و مشاهده جبهه نفوذ، اندازهگیری شده و بر حسب میلیمتر (mm) بهصورت تقریبی ثبت میگردد.
در صورتی که آزمونه چندگانه باشد، برای هر آزمونه بهصورت جداگانه مقدار عمق نفوذ گزارش شده و میانگین نتایج نیز قابل ارائه است.
گزارش آزمون
گزارش نهایی آزمون باید شامل تمامی اطلاعات زیر باشد:
- الف) مشخصات شناسایی آزمونه (نوع، شکل، ابعاد، نحوه تهیه یا استخراج).
- ب)محل انجام آزمون (آزمایشگاه یا محل پروژه).
- پ) تاریخ یا زمان دریافت آزمونه و انجام آزمایش.
- ت) هرگونه انحراف از روش استاندارد انجام آزمون (در صورت وجود).
- ث) اظهارنظر فنی توسط فرد مسئول فنی آزمون مبنی بر انجام آزمون مطابق با الزامات استاندارد حاضر، بهجز موارد اعلامشده در بند “ت”.
در صورت نیاز، میتوان به پیوست «ب» استاندارد جهت تنظیم کامل قالب گزارش مراجعه کرد.
مرکز تحقیقات بتن ایران «متب»، بهعنوان مرجع تخصصی صنعت بتن در ایران، خدمات آزمایش عمق نفوذ آب تحت فشار را مطابق با استاندارد ملی ایران به شماره ۳۲۰۱-۵ ارائه میدهد. این آزمون، معیاری علمی و دقیق برای سنجش دوام و مقاومت بتن در برابر نفوذ آب است و نقش کلیدی در کنترل کیفیت سازههای عمرانی ایفا میکند.
با انجام این آزمایش در «متب» میتوانید:
- از کیفیت بتن مصرفی در پروژه خود مطمئن شوید.
- در پروژههای بتنی حساس مانند تونلها، سدها، مخازن و سازههای ساحلی از نفوذپذیری بالا جلوگیری کنید.
- گزارش کامل، مستند و قابل استناد برای تاییدیههای مهندسی و نظارتی دریافت کنید.
