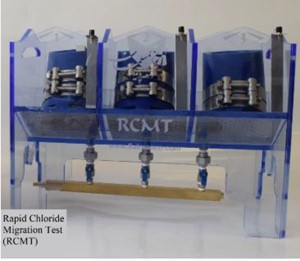

آزمایش مهاجرت سریع یون کلر در بتن (آزمایش RCMT)

آزمایش مهاجرت سریع یون کلر در بتن ( آزمایش RCMT) – روش الف

بتن به عنوان یکی از پرکاربردترین مصالح ساختمانی، نقش حیاتی در توسعه زیرساخت‌های عمرانی ایفا می‌کند. با این حال، دوام و مقاومت بتن در برابر عوامل مخرب محیطی، به ویژه نفوذ یون‌های کلرید، از چالش‌های اساسی در مهندسی عمران محسوب می‌شود. نفوذ کلرید به داخل بتن می‌تواند منجر به خوردگی میلگردها و در نهایت کاهش عمر سازه‌های بتنی شود. بنابراین، ارزیابی سریع و دقیق مقاومت بتن در برابر نفوذ کلرید از اهمیت بالایی برخوردار است.

استاندارد ملی ایران به شماره ۲۱۴۷۹ با عنوان “پیش‌بینی نفوذ کلرید در بتن سخت‌شده حاوی سیمان هیدرولیکی با روش مهاجرت سریع – روش آزمون”، روشی علمی و کاربردی را برای اندازه‌گیری نفوذ کلرید در بتن ارائه می‌دهد. این استاندارد با بهره‌گیری از روش‌های بین‌المللی نظیر AASHTO T 357-15 و NT BUILD 492، دو روش اصلی آزمون (روش الف و روش ب) را تشریح می‌کند که بر اساس اصول مهاجرت الکتریکی و استفاده از نشانگرهای رنگی طراحی شده‌اند.

این استاندارد نه‌تنها برای پژوهشگران و مهندسان عمران مفید است، بلکه به تولیدکنندگان بتن آماده و نهادهای نظارتی کمک می‌کند تا از ایمنی و دوام سازه‌های بتنی اطمینان حاصل کنند. در این راستا، استاندارد ۲۱۴۷۹ با همکاری متخصصان و مراجع معتبر تدوین شده و به‌روزرسانی آن متناسب با پیشرفت‌های جهانی، گامی مؤثر در ارتقای کیفیت ساخت‌وساز بتنی در ایران محسوب می‌شود.

هدف و محدوده کاربرد

هدف اصلی آزمایش RCMT، تعیین ضریب مهاجرت یون کلرید در بتن سخت‌شده است تا بتوان نفوذپذیری بتن را در برابر یون‌های کلرید پیش‌بینی کرد. این آزمایش به مهندسان کمک می‌کند تا کیفیت بتن را از نظر دوام ارزیابی کنند و برای طراحی سازه‌های مقاوم در محیط‌های خورنده استفاده شود. بر اساس استاندارد، این روش برای بتن‌های سیمان هیدرولیکی مناسب است و می‌تواند برای مقایسه بتن‌های مختلف یا بررسی تأثیر افزودنی‌ها مانند میکروسیلیس یا سرباره بر مقاومت بتن در برابر کلرید به کار رود.

در روش الف، تمرکز بر عمق نفوذ یون کلرید پس از اعمال ولتاژ الکتریکی است، در حالی که روش ب بر محاسبه ضریب مهاجرت غیرپایدار تمرکز دارد. نتایج این آزمایش می‌تواند برای طبقه‌بندی بتن بر اساس سطوح نفوذپذیری (مانند بسیار کم، کم، متوسط، زیاد) استفاده شود، که این طبقه‌بندی بر اساس استانداردهای بین‌المللی مانند NT BUILD 492 انجام می‌گیرد.

مراجع الزامی

مراجع زیر حاوی مقرراتی است که در متن این استاندارد ملی ایران به آن‌ها اشاره شده است. برای مراجع تاریخ‌دار، تنها نسخه اشاره شده قابل اجرا است. برای مراجع بدون تاریخ، آخرین نسخه معتبر (شامل تجدیدنظرها) اعمال می‌شود. این مراجع الزامی برای اجرای آزمایش پیش‌بینی نفوذ کلرید در بتن سخت‌شده سیمان هیدرولیکی با روش مهاجرت سریع هستند:

• استاندارد ملی ایران شماره ۵۸۱، بتن – مشخصات و روش آزمون آب‌های اختلاط بتن در آزمایشگاه – روش آزمون
• استاندارد ملی ایران شماره ۳۲۱۵، بتن – مشخصات و روش آزمون آب‌های اختلاط بتن در کارگاه – روش آزمون
• استاندارد ملی ایران شماره ۱۲۳۱۶، بتن – نمونه‌برداری و آزمون نمونه‌های مکعبی از بتن تازه – روش آزمون
• استاندارد ملی ایران شماره ۱۷۲۸، آب – روش‌های آزمون برای تعیین مقدار مواد آلی در آب‌های صنعتی – روش‌های آزمون
• AASHTO T 277, Electrical Indication of Concrete’s Ability to Resist Chloride Ion Penetration
• AASHTO T 357-15, Predicting Chloride Penetration of Hydraulic Cement Concrete by the Rapid Migration Procedure
• NT BUILD 492, Chloride Migration Coefficient from Non-Steady-State Migration Experiments

 روش الف – آزمایش مهاجرت سریع یون کلرید (RCMT) بر اساس استاندارد AASHTO T 357-15

آزمایش مهاجرت سریع یون کلرید (RCMT) روشی استاندارد برای ارزیابی نفوذپذیری بتن در برابر یون‌های کلرید است که عامل اصلی خوردگی میلگردها در سازه‌های بتنی محسوب می‌شود. روش الف، بر اساس استاندارد ملی ایران INSO 21479 (مطابق با AASHTO T 357-15)، با استفاده از میدان الکتریکی، حرکت یون‌های کلرید را تسریع کرده و عمق نفوذ آن‌ها را اندازه‌گیری می‌کند. این روش برای بتن‌های سخت‌شده سیمان هیدرولیکی مناسب است و امکان پیش‌بینی دوام بتن در محیط‌های خورنده را به‌صورت سریع فراهم می‌کند. در ادامه، مراحل این آزمایش به‌صورت مختصر و دقیق ارائه شده است:

اصول آزمایش

در این روش، ولتاژ الکتریکی خارجی به نمونه بتن اعمال می‌شود تا یون‌های کلرید (دارای بار منفی) به سمت آند مهاجرت کنند. پس از مدت زمان مشخص، نمونه شکافته شده و با اسپری نیترات نقره (AgNO3)، عمق نفوذ کلرید (Xd) از طریق رسوب سفید نقره کلرید اندازه‌گیری می‌شود. نرخ نفوذ (M) با فرمول زیر محاسبه می‌شود:

• M: نرخ نفوذ (میلی‌متر بر ولت-ساعت)
• X_d: عمق نفوذ (میلی‌متر)
• V: ولتاژ (ولت)
• h: زمان آزمایش (ساعت)

تجهیزات مورد نیاز

– اره الماسی خنک ‌شونده با آب:

• برای برش نمونه‌ها با قطر ۱۰۰ میلی‌متر.

– خشکانه خلاء:

• قطر حداقل ۲۵۰ میلی‌متر، با دو اتصال لوله‌ای و شیر قطع‌کن.

– پمپ خلاء:

• توانایی ایجاد فشار کمتر از ۵ کیلوپاسکال (۳۷ میلی‌متر جیوه)، مجهز به تله آبگیر.

– دستگاه مهاجرت شامل:

• غلاف سیلیکونی (قطر داخلی ۱۰۰ میلی‌متر، خارجی ۱۱۵ میلی‌متر)،
• بست‌های فولادی ضد زنگ،
• مخزن پلاستیکی کاتولیت (۳۷۰×۲۷۰×۲۸۰ میلی‌متر)،
• کاتد و آند فولادی ضد زنگ.

راهنما:

1. ﻭﻟﺘﺎﮊ ﺍﻋﻤﺎﻝ ﺷﺪﻩ
2. ﻣﺤﻠﻮﻝ ﺳﺪﻳﻢ ﻫﻴﺪﺭﻭﻛﺴﻴﺪ
3. ﻣﺤﻠﻮﻝ ﺳﺪﻳﻢ ﻛﻠﺮﻳﺪ

نمای کلی دستگاه مهاجرت

 – منبع تغذیه DC:

• ولتاژ ۰-۶۰ ولت با دقت ±۰.۱ ولت.

– ابزارهای اندازه‌گیری:

• آمپرسنج (±۱ میلی‌آمپر)،
• دماسنج (±۱ درجه سانتی‌گراد)،
• کولیس (±۰.۱ میلی‌متر)،
• خط‌کش (±۱ میلی‌متر)،
• بطری افشانه.

– دستگاه شکافت نمونه:

• برای شکافت طولی نمونه.

 مواد مورد نیاز

– محلول‌ها:

• ۱۰% کلرید سدیم (NaCl): ۱۰۰ گرم در ۹۰۰ گرم آب.
• ۰.۳ N هیدروکسید سدیم (NaOH): ۱۲ گرم در ۱ لیتر آب مقطر.
• ۰.۱ N نیترات نقره (AgNO3).
• آب مقطر یا یون‌ زدایی ‌شده (مطابق استاندارد INSO 1728).

– آب‌بند:

• اپوکسی ۵ دقیقه‌ای یا ماده مناسب برای پوشش سطوح جانبی نمونه.

 آماده‌سازی نمونه‌ها

1. نمونه‌برداری:

نمونه‌های سیلندری (قطر ۱۰۰ میلی‌متر، ضخامت ۵۰±۲ میلی‌متر) از استوانه‌های قالب‌گیری ‌شده یا مغزه‌های حفاری ‌شده (حداقل طول اولیه ۱۰۰ میلی‌متر) تهیه کنید. حداقل ۳ نمونه توصیه می‌شود.

2. برش نمونه:

لایه خارجی بتن (۱۰-۲۰ میلی‌متر برای مغزه‌ها، ۲۵ میلی‌متر برای استوانه‌های قالب‌گیری‌شده) حذف شود. سطح نزدیک‌تر به سطح اصلی بتن در معرض محلول کلرید قرار گیرد.

3. اندازه‌گیری ضخامت:

ضخامت نمونه را در ۴ نقطه با کولیس (دقت ۰.۱ میلی‌متر) اندازه‌گیری کنید.

پیش‌آمایش (اشباع خلاء)

۱. سطوح نمونه را تمیز کرده و آب اضافی را پاک کنید. در صورت نیاز، سطوح جانبی را با اپوکسی آب‌بندی کنید.

۲. نمونه‌ها را در خشکانه خلاء قرار دهید (هر دو سطح انتهایی نمایان باشند).

۳. فشار را به ۱-۵ کیلوپاسکال (۷.۵-۳۷ میلی‌متر جیوه) کاهش دهید و ۳ ساعت نگه دارید.

۴. با پمپ خلاء روشن، خشکانه را با آب شیر پر کنید تا نمونه‌ها غوطه‌ور شوند. پس از ۱ ساعت خلاء اضافی، پمپ را خاموش کنید و نمونه‌ها را ۱۸±۲ ساعت در آب نگه دارید.

 روش آزمایش

۱. استقرار:

   – دمای محلول‌های NaCl و NaOH را به ۲۳±۲ درجه سانتی‌گراد برسانید.

   – کاتد را در مخزن کاتولیت با ۱۲ لیتر محلول ۱۰% NaCl قرار دهید.

   – نمونه را در غلاف سیلیکونی قرار داده و با بست‌های فولادی محکم کنید.

   – غلاف را با ۳۰۰ میلی‌لیتر محلول ۰.۳ N NaOH پر کنید و آند را در آن قرار دهید.

   – مجموعه را در مخزن کاتولیت قرار دهید و از عدم نشتی اطمینان حاصل کنید.

ﺭﺍﻫﻨﻤﺎ :

1. ۱. ﻛﺎﺗﺪ
2. ﺗﻜﻴﻪ ﮔﺎﻩ ﭘﻼﺳﺘﻴﻜﻲ
3. ۱۵ ﻣﻴﻠﻲﻣﺘﺮ ﺗﺎ ۲۰ ﻣﻴﻠﻲﻣﺘﺮ
4. ﻓﺎﺻﻠﻪ ﺍﻧﺪﺍﺯ
5. ۳۲ ﺩﺭﺟﻪ

ﻛﺎﺗﺪ ﻭ ﺗﻜﻴﻪ ﮔﺎﻩ ﭘﻼﺳﺘﻴﻜﻲ

۲. اعمال ولتاژ:

• – کاتد را به قطب منفی و آند را به قطب مثبت منبع تغذیه وصل کنید.
• – ولتاژ اولیه ۶۰±۰.۱ ولت اعمال کنید و جریان اولیه هر نمونه را ثبت کنید.
• – بر اساس جدول ۱ استاندارد، ولتاژ را تنظیم کنید (مثلاً اگر جریان اولیه >۸۰۰ میلی‌آمپر باشد، آزمایش متوقف شود).
• – دمای اولیه محلول آند را ثبت کنید.
• – پس از ۱۸ ساعت، جریان و دمای نهایی را ثبت کرده و منبع تغذیه را خاموش کنید.

راهنما :

1. آند
2. غلاف لاستیکی
3. بست ها
4. آزمونه

ﻧﺤﻮﻩ ﭼﻴﺪﻣﺎﻥ ﺁﺯﻣﻮﻧﻪ ﺩﺭ ﻏﻼﻑ ﻻﺳﺘﻴﻜﻲ ﻭ ﻗﺮﺍﺭﺩﻫﻲ ﺁﻧﺪ

۳. اندازه‌گیری نفوذ:

• نمونه‌ها را با آب مقطر بشویید و خشک کنید.
• نمونه را در راستای طولی شکاف دهید.
• محلول ۰.۱ N AgNO3 را روی سطح شکافته افشانه کنید.
• پس از ۱۵ دقیقه، عمق نفوذ را در فواصل ۱۰ میلی‌متری (از ۱۰ میلی‌متر پس از لبه) با خط‌کش اندازه‌گیری کنید (حداقل ۵ اندازه‌گیری معتبر).
• از مناطق معیوب یا نزدیک لبه (۱۰ میلی‌متر) صرف‌نظر کنید.

راهنما:

1. ﻃﻮﻝ ۱۰ ﻣﻴﻠﻲﻣﺘﺮ
2. ﺍﻧﺪﺍﺯﻩﮔﻴﺮﻱ ﻋﻤﻖ ﻧﻔﻮﺫ
3. ﺁﺯﻣﻮﻧﻪ

ﺍﻧﺪﺍﺯﻩﮔﻴﺮﻱ ﻋﻤﻖ ﻧﻔﻮﺫ ﻛﻠﺮﻳﺪ ﺑﺮ ﺭﻭﻱ ﺳﻄﺢ ﺩﻭ ﻧﻴﻢ ﺷﺪﻩ ﺁﺯﻣﻮﻧﻪ

محاسبات

1. برای هر نمونه، بالاترین و پایین‌ترین عمق نفوذ را حذف کنید و میانگین باقی‌مانده‌ها را به‌عنوان Xd محاسبه کنید.
2. نرخ نفوذ (M) را با فرمول زیر محاسبه کنید.

3. نتایج را به نزدیک‌ترین میلی‌متر بر ولت-ساعت گزارش کنید.

 دقت و اریبی

– دقت تک‌کاربر:

• ضریب انحراف ۸.۸% (اختلاف دو آزمایش نباید بیش از ۲۵% باشد).

– دقت چندکاربر:

• ضریب انحراف ۱۶% برای بتن پرتلند یا حاوی دوده سیلیسی،
• ۲۳.۶% برای بتن حاوی سرباره (اختلاف نباید بیش از ۴۵% یا ۶۷% باشد).

– اریبی: به دلیل نبود ماده مرجع، اریبی مشخص نشده است.

 مزایا و کاربرد

این روش سریع (نتایج در ۱۸ ساعت)، دقیق و مقرون‌به‌صرفه است و برای ارزیابی دوام بتن در برابر نفوذ کلرید در محیط‌های خورنده (مانند مناطق ساحلی یا جاده‌های نمک‌پاشی‌شده) ایده‌آل است. نتایج برای طبقه‌بندی نفوذپذیری بتن (بسیار کم تا زیاد) و انتخاب بتن مناسب برای پروژه‌های عمرانی استفاده می‌شود.

نکته ایمنی: از دستکش و عینک برای کار با محلول‌های شیمیایی استفاده کنید. در صورت مشاهده نشتی یا نقص (مانند کرمو شدگی)، آزمایش را تکرار کنید.

این محتوا بر اساس متن استاندارد ۲۱۴۷۹ INSO  تنظیم شده و توصیه می شود برای جزئیات بیشتر، به استاندارد کامل مراجعه کنید.همچنین همکاران ما در مرکز تحقیقات بتن «متب» آماده پاسخگویی به شما عزیزان هستند.

جمع بندی

آزمایش مهاجرت سریع یون کلر در بتن (RCMT) روشی استاندارد و کارآمد برای ارزیابی مقاومت بتن در برابر نفوذ یون‌های کلرید است که عامل اصلی خوردگی میلگردها و کاهش دوام سازه‌های بتنی در محیط‌های خورنده مانند مناطق ساحلی یا جاده‌های نمک‌ پاشی‌شده محسوب می‌شود. روش الف، بر اساس استاندارد ملی ایران INSO 21479 و منطبق با AASHTO T 357-15، با اعمال میدان الکتریکی، حرکت یون‌های کلرید را تسریع کرده و عمق نفوذ آن‌ها را در نمونه‌های بتنی (قطر ۱۰۰ میلی‌متر، ضخامت ۵۰ میلی‌متر) اندازه‌گیری می‌کند. این روش با استفاده از محلول‌های کلرید سدیم (کاتد) و هیدروکسید سدیم (آند)، و شناسایی عمق نفوذ با نیترات نقره، نرخ نفوذ (M) را با محاسبه می‌کند.

مزایا

• سرعت بالا: نتایج در ۱۸ ساعت.
• دقت قابل‌قبول: ضریب انحراف تک‌کاربر ۸.۸%.
• کاربرد گسترده: مناسب برای بتن‌های معمولی و حاوی افزودنی‌های پوزولانی.
• کاربرد عملی: کنترل کیفیت بتن در پروژه‌های عمرانی ایران.

مرکز تحقیقات بتن ایران «متب»، با تکیه بر تجهیزات پیشرفته و تیمی متخصص، این آزمایش را با رعایت استانداردهای ملی و بین‌المللی انجام می‌دهد و خدماتی نظیر مشاوره، آزمایش‌های تخصصی و صدور گزارش‌های دقیق ارائه می‌کند.
