آزمایش جذب آب نیم ساعته بتن

آزمایش جذب آب نیم ساعته بتن

آزمایش جذب آب نیم ساعته بتن مطابق استاندارد ملی« ۱۶۰۸بتن سخت شده – قسمت ۱۲۲ : تعیین جذب آب بتن – روش آزمون» ، یکی از مهم‌ترین آزمون‌های کنترل کیفیت در پروژه‌های عمرانی است که با هدف ارزیابی میزان نفوذپذیری سطحی و قابلیت جذب آب بتن انجام می‌شود. این آزمون که تحت عنوان “Method for determination of water absorption” در استاندارد بریتانیایی BS 1881-122تعریف شده، برای تعیین درصد جذب آب در نمونه‌های منشوری یا مغزه‌گیری‌ شده کاربرد دارد و به‌ویژه در ارزیابی دوام بتن در برابر عوامل محیطی نظیر یخ ‌زدگی، یون‌های مهاجم و کربناسیون، نقش حیاتی ایفا می‌کند.

مطابق این استاندارد، میزان جذب آب نمونه طی مدت زمان مشخص (معمولاً ۳۰ دقیقه) محاسبه می‌شود و نتایج آن مبنای تصمیم‌گیری در پذیرش یا رد بتن مصرفی در پروژه قرار می‌گیرد. اجرای دقیق این آزمون، مستلزم رعایت الزامات استاندارد از جمله شرایط نمونه‌ برداری، مشخصات تجهیزات، روند خشک ‌سازی، مدت زمان غوطه‌وری و نحوه محاسبه درصد جذب آب است.

در ادامه، این مقاله ضمن تشریح هدف، دامنه کاربرد، مراجع الزامی و روش اجرای آزمایش، به تحلیل نتایج و نکات کلیدی آن می پردازد.

هدف و دامنه کاربرد آزمایش جذب آب نیم‌ساعته بتن

هدف از انجام آزمایش جذب آب نیم‌ساعته بتن، اندازه‌گیری میزان آب جذب‌ شده توسط نمونه‌های سخت‌ شده‌ی بتن در یک بازه زمانی مشخص است. این آزمون به‌طور خاص برای ارزیابی تخلخل سطحی، میزان نفوذپذیری و دوام بتن در برابر عوامل مخرب محیطی طراحی شده است. نتایج حاصل از این آزمون می‌توانند معیار مناسبی برای بررسی عملکرد بتن در شرایط مواجهه با رطوبت، سیکل‌های یخ ‌زدگی-ذوب و نفوذ یون‌های مهاجم باشند.

دامنه کاربرد این آزمون مطابق استاندارد۱۲۲-۱۶۰۸ شامل موارد زیر است:

1. نمونه‌های مغزه‌گیری‌ شده از سازه یا قطعات پیش‌ساخته
2. نمونه‌های منشوری یا استوانه‌ای حاصل از قالب‌ریزی در آزمایشگاه، به‌شرطی که نسبت سطح به حجم قابل محاسبه باشد و هیچ نقطه‌ای از نمونه بیش از ۵۰ میلی‌متر از سطح آزاد فاصله نداشته باشد.

3. جذب آب اندازه گیری شده این آزمونه ها نسبت سطح به حجم یک مغزه به طول ۷۵ میلی متر و قطر۷۵ میلی متر معادل سازی و اصلاح می شود.

نتیجه اندازه‌گیری جذب آب، پس از اعمال یک ضریب تصحیح نسبت سطح به حجم، به‌صورت درصد جرمی نسبت به وزن خشک نمونه گزارش می‌شود. این مقدار به‌عنوان معیاری برای مقایسه عملکرد بتن‌های مختلف از نظر جذب آب، در طراحی اختلاط، کنترل کیفیت یا بررسی میدانی مورد استفاده قرار می‌گیرد.

مراجع الزامی در آزمایش جذب آب نیم‌ساعته بتن

برای اجرای دقیق و قابل استناد آزمایش جذب آب نیم‌ساعته بتن، لازم است به مجموعه‌ای از استانداردهای مرجع داخلی و بین‌المللی استناد شود. این مراجع شامل استانداردهای مکمل، روش‌های آزمون بتن سخت‌ شده و دستورالعمل‌های فنی مرتبط هستند. در ادامه، مهم‌ترین منابع الزامی معرفی می‌شوند:

استانداردهای بین‌المللی الزامی

1. BS 8500-1

بتن – استاندارد مکمل برای BS EN 206-1 – بخش اول: روش مشخص‌کردن و راهنمایی برای تعیین مشخصات

1. BS 8500-2

بتن – استاندارد مکمل برای BS EN 206-1 – بخش دوم: مشخصات مصالح تشکیل‌دهنده و بتن

1. BS EN 206-1

بتن – بخش ۱: مشخصات، عملکرد، تولید و انطباق

1. BS EN 12390-1

آزمون بتن سخت‌ شده – بخش ۱: شکل، ابعاد و سایر الزامات آزمونه‌ها و قالب‌ها

1. BS EN 12390-2

آزمون بتن سخت‌ شده – بخش ۲: ساخت و عمل‌آوری آزمونه‌ها برای آزمون‌های مقاومت

1. BS EN 12390-7

آزمون بتن سخت‌ شده – بخش ۷: تعیین چگالی بتن سخت‌ شده

1. BS EN 12504-1

آزمون بتن در سازه‌ها – بخش ۱: نمونه‌های مغزه‌گیری‌ شده – برداشت، بررسی و آزمون فشاری

برخی از بخش‌های مجموعه استاندارد BS 1881 در ایران به‌صورت استاندارد ملی منتشر یا تطبیق داده شده‌اند. مهم‌ترین آن‌ها عبارت‌اند از:

• استاندارد ملی ایران شماره ۱-۱۶۰۸

بتن سخت‌ شده – قسمت ۱: شکل، ابعاد و سایر الزامات آزمونه‌ها و قالب‌ها

• استاندارد ملی ایران شماره ۲-۱۶۰۸

بتن سخت‌ شده – قسمت ۲: ساخت و عمل‌آوری آزمونه‌ها برای آزمون‌های مقاومت

• استاندارد ملی ایران شماره ۳-۱۶۰۸

بتن سخت‌ شده – قسمت ۳: تعیین مقاومت فشاری آزمونه‌ها – روش آزمون

در کنار استاندارد ۱۲۲ که موضوع این مقاله است، بخش‌های زیر نیز در آزمون‌های بتن سخت‌ شده کاربرد مکمل دارند:

• BS 1881-113:2011

روش ساخت و عمل‌آوری مکعب‌های بدون سنگ‌دانه ریز (No-Fines Concrete)

• BS 1881-124:2014

روش‌های تجزیه‌وتحلیل بتن سخت‌ شده

• BS 1881-209:1990

توصیه‌هایی برای اندازه‌گیری مدول دینامیکی الاستیسیته بتن

 تجهیزات مورد نیاز در آزمایش جذب آب نیم‌ساعته بتن

اجرای صحیح آزمون جذب آب نیم‌ساعته بتن، نیازمند استفاده از تجهیزات دقیق، کالیبره ‌شده و منطبق با مشخصات فنی استاندارد است. بر اساس الزامات بند ۴ استاندارد BS 1881-122:2011، تجهیزات زیر باید در اختیار آزمایشگاه قرار داشته باشد:

1. ترازو

• ظرفیت: حداقل ۵ کیلوگرم
• دقت: ۰٫۰۰۱ کیلوگرم (یک گرم)
• الزامات کالیبراسیون

2. دستگاه مغزه‌گیر

• نوع: مجهز به مته استوانه‌ای با لبه الماسه (Imbedded or set diamond-tipped bit)
• قطر مغزه: ۳± ۷۵  میلی‌متر

۳.آون تهویه‌دار

• محدوده دمایی ثابت در ۵± ۱۰۵ درجه سانتی‌گراد
• مشخصات عملکرد:
  • هوای گرم باید به‌صورت یکنواخت در اطراف نمونه‌ها جریان داشته باشد
  • حداقل فاصله ۲۵ میلی‌متر بین نمونه‌ها و از جدار داخلی رعایت شود
  • نمونه‌ها نباید در حین فرآیند خشک ‌سازی اضافه یا جابه‌جا شوند

۴.حوضچه عمل آوری

• عمق حداقل ۱۲۵ میلی‌متر
• آب آشامیدنی
• دمای آب ۲± ۲۰  درجه سانتی‌گراد

5. محفظه خشک نگه‌دارنده

• ابعاد: به‌اندازه‌ای که هر سه نمونه آزمایشی به‌صورت هم‌زمان و جدا از یکدیگر در آن جای گیرند

۶.نمونه‌های بتنی

• قالب‌ها: باید منطبق با استاندارد ۱-۱۶۰۸  باشند
• ابعاد:
  • مکعب‌ها: حداکثر ۱۰۰ میلی‌متر
  • استوانه‌ها: قطر حداکثر ۱۰۰ میلی‌متر
• شرایط ساخت: طبق الزامات عمل‌آوری استاندارد ۲-۱۶۰۸

نمونه‌ برداری و آماده ‌سازی نمونه‌ها برای آزمون جذب آب بتن

انتخاب و آماده ‌سازی  نمونه‌ها نقش کلیدی در صحت و اعتبار نتایج آزمون جذب آب ایفا می‌کند. بر اساس استاندارد۱۲۲-۱۶۰۸ INSO  نمونه‌ها می‌توانند از نوع مغزه‌گیری‌ شده یا قالب‌ریزی‌ شده باشند. در هر دو حالت، شرایط آماده ‌سازی ، سن بتن، هندسه نمونه و نحوه نگهداری از اهمیت بالایی برخوردار است.

۱.نمونه‌های مغزه‌گیری‌ شده از سازه

• نمونه‌ها باید مطابق با استاندارد BS EN 12504-1 مغزه‌گیری شوند.
• برای به‌دست‌آوردن داده‌های قابل اطمینان، حداقل سه مغزه از ضخامت کامل بتن برداشت شود، در صورتی که ضخامت عضو بین ۳۲ تا ۱۵۰ میلی‌متر  و قطر آن ۳ ±۷۵ میلی متر باشد.
• در صورت بیشتر بودن ضخامت عضو از ۱۵۰ میلی‌متر، طول و قطر مغزه باید ۷۵ میلی‌متر باشد.
• انتهای نمونه‌های شکسته‌شده باید به‌صورت تقریبی صاف و عمود بر محور مغزه برش داده شود.
• بلافاصله پس از برش، نمونه‌ها با جوهر غیرقابل پاک‌شدن کدگذاری شوند و جهت‌گیری آن‌ها نسبت به سازه مشخص شود.

یادداشت استاندارد: ترجیح داده می‌شود یک طرف نمونه از سمتی باشد که در حالت بهره‌برداری در معرض عوامل محیطی قرار می‌گیرد.

۲.نمونه‌های قالب‌ریزی‌شده در آزمایشگاه

• برای اطمینان از نمایندگی نمونه، حداقل سه مکعب یا استوانه از بتن تازه مطابق با BS EN 12390-2 تهیه شود.
• توصیه می‌شود حتی‌الامکان از مواد جداکننده (Release Agent) در قالب‌ها استفاده نشود.در صورت استفاده از روغن قالب، سطح نمونه‌ها بلافاصله پس از جداسازی با آب تمیز شسته، سپس با محلول رقیق شوینده برس کشی شده و دوباره آبکشی شود.
• نمونه‌هایی که آثار لک، دافع آب بودن سطح یا ماندگاری روغن را نشان دهند، مردود محسوب می‌شوند.
• پس از پاک‌سازی، نمونه‌ها باید تا زمان آزمون در مخزن آب با دمای ۲± ۲۰  درجه سانتی‌گراد نگهداری شوند.

3. ابعاد نمونه‌ها

• اندازه‌گیری ابعاد باید دقیقاً طبق استاندارد ۱-۱۶۰۸ انجام شود تا نسبت سطح به حجم نمونه قابل محاسبه باشد.

5. سن آزمون

• آزمون جذب آب باید در بازه ۲۸ تا ۳۲ روزگی بتن انجام شود.
• فرایند خشک ‌سازی نمونه‌ها (در آون) باید بین ۲۴ تا ۲۸ روزگی بتن آغاز شود.

نکته کلیدی: انجام آزمون قبل از ۲۸ روز ممکن است مقدار جذب آب را به‌طور غیرواقعی بیشتر نشان دهد. بالعکس، تأخیر در آزمون ممکن است به کاهش جذب آب منجر شود. این تغییرات وابسته به روند هیدراتاسیون سیمان هستند.

رعایت دقیق الزامات نمونه‌ برداری و آماده ‌سازی ، تضمین‌کننده اعتبار نتایج و قابل مقایسه بودن داده‌های جذب آب در شرایط آزمایشگاهی و میدانی است.

روش انجام آزمایش جذب آب نیم‌ساعته بتن

اجرای دقیق و یکنواخت آزمون جذب آب نیم‌ساعته بتن مستلزم پیروی از یک فرآیند منظم و استاندارد است. این فرآیند شامل خشک ‌سازی نمونه‌ها، خنک ‌سازی، توزین، غوطه‌وری در آب، و توزین مجدد پس از جذب آب می‌باشد. مراحل زیر به‌ترتیب و مطابق استاندارد ۱۲۲-۱۶۰۸ باید اجرا شوند:

مرحله ۱: قرار دادن نمونه‌ها در آون

• هر سه نمونه را به‌گونه‌ای در آون تهویه‌دار قرار دهید که حداقل ۲۵ میلی‌متر فاصله از المنت حرارتی یا دیواره داخلی آون داشته باشند. بین نمونه‌ها نیز حداقل فاصله ۲۵ میلی‌متر رعایت شود تا گردش هوا به‌راحتی در اطراف تمام سطوح نمونه برقرار باشد. در نظر داشته باشید که در طول فرایند خشک ‌سازی، نباید نمونه جدیدی به آون اضافه شود.

مرحله ۲: خشک ‌سازی در آون

• دمای آون را روی ۵± ۱۰۵  درجه سانتی‌گراد تنظیم کنید.
• نمونه‌ها به‌مدت ۲± ۷۲ ساعت در این دما خشک شوند.

مرحله ۳: خنک ‌سازی در محفظه خشک

• پس از خارج‌کردن نمونه‌ها از آون، آن‌ها را فوراً به داخل یک محفظه خشک و کاملاً دربسته (مانند دسیکاتور) منتقل کنید.
• زمان خنک ‌سازی: ۰٫۵ ± ۲۴ ساعت

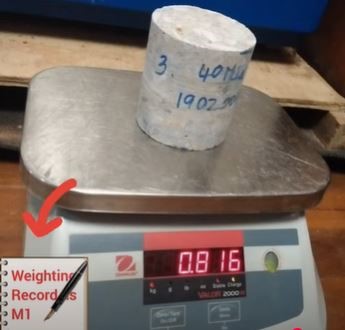

مرحله ۴: توزین نمونه‌های خشک‌شده

• پس از خنک‌شدن کامل، بلافاصله هر نمونه را با ترازو توزین و ثبت کنید.
• این وزن به‌عنوان “جرم خشک” (Dry Mass) در محاسبات جذب آب به‌کار می‌رود.

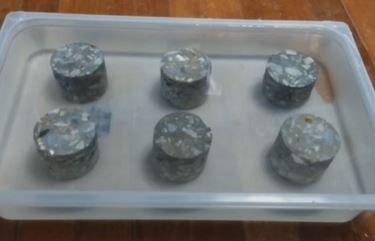

مرحله ۵: غوطه‌وری نمونه‌ها در آب

• نمونه‌ها را به‌صورت افقی در مخزن آب قرار دهید.دمای آب باید ۲ ±۲۰ درجه سانتی‌گراد باشد. بالاترین سطح نمونه باید با ۵± ۲۵میلی‌متر آب پوشیده شده باشد. مدت زمان غوطه وری نمونه ها نیم ساعت ( ۳۰ دقیقه) در نظر گرفته می شود.

برای بررسی عملکرد افزودنی‌های آب‌بند یا مقایسه جذب آب در بازه‌های مختلف، می‌توان غوطه‌وری را در فواصل زمانی ۱۰، ۳۰، ۶۰ و ۱۲۰ دقیقه انجام داد.

مرحله ۶: خارج‌کردن و خشک‌کردن سطحی نمونه

• پس از پایان زمان غوطه‌وری، هر نمونه را به‌آرامی از آب خارج کنید.
• بلافاصله آن را تکان دهید تا آب سطحی سرازیر شود.
• سپس با یک پارچه یا دستمال خشک و تمیز، تمام آب سطحی را بدون تأخیر پاک کنید تا هیچ رطوبت آزاد روی نمونه باقی نماند.

مرحله ۷: توزین مجدد

• هر نمونه را فوراً پس از خشک‌کردن سطح، مجدداً توزین کنید.
• این وزن به‌عنوان “جرم اشباع‌شده سطح خشک” (SSD Mass) ثبت می‌شود.

محاسبه و تفسیر نتایج آزمون جذب آب نیم‌ساعته بتن

۱.محاسبه جذب آب

برای هر نمونه، جذب آب به‌صورت درصد افزایش جرم نسبت به جرم خشک محاسبه می‌شود. فرمول به‌شکل زیر است:

که در آن:

• SSD Mass ​ = جرم نمونه پس از ۳۰ دقیقه غوطه‌وری و خشک‌کردن سطح
• Dry Mass ​​ = جرم نمونه پس از خشک‌شدن در آون و خنک ‌سازی

2. اعمال ضریب تصحیح نسبت سطح به حجم

در صورتی که نمونه مورد استفاده مغزه‌گیری‌ شده باشد و نسبت سطح به حجم آن با استاندارد (مقطع دایره‌ای با قطر و طول ۷۵ میلی‌متر) متفاوت باشد، باید ضریب تصحیح زیر اعمال شود:

فرمول ضریب تصحیح:

این فرمول سطح به حجم را به شرایط استاندارد کالیبره می‌کند.

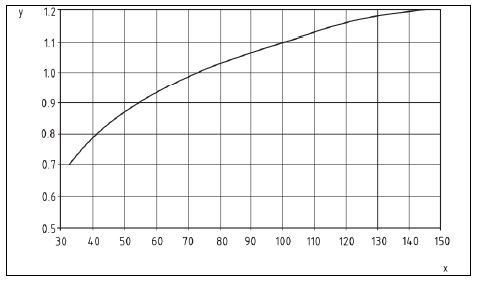

یا برای نمونه‌های استوانه‌ای با قطر استاندارد (  ۳±۷۵ میلی‌متر)، می‌توان از نمودار شکل زیراستاندارد برای یافتن ضریب بر اساس طول نمونه استفاده کرد.

3. محاسبه جذب آب اصلاح‌شده

جذب آب به‌دست‌آمده در مرحله اول، در ضریب تصحیح ضرب می‌شود:

جذب آب اصلاح‌شده = جذب آب  × ضریب تصحیح

این عدد بیانگر درصد جذب آب معادل نمونه‌ای با مشخصات مرجع (۷۵×۷۵ میلی‌متر) است و مبنای اصلی برای مقایسه، کنترل کیفیت و ارزیابی عملکرد بتن در پروژه‌های مختلف به‌شمار می‌رود.

۵.تفسیر نتایج

مقادیر به‌دست‌آمده باید در مقایسه با حدود مجاز تعیین‌شده در آیین‌نامه آبا یا مشخصات فنی پروژه تفسیر شوند. به‌طور کلی:

آزمایش جذب آب نیم‌ساعته بتن، یکی از آزمون‌های تعیین‌کننده در ارزیابی دوام و کیفیت بتن سخت‌ شده است. رعایت دقیق دستورالعمل‌های استاندارد ملی ۱۲۲-۱۶۰۸ در تمام مراحل از نمونه‌ برداری تا تفسیر نتایج، ضامن دقت اندازه‌گیری و تصمیم‌گیری مهندسی خواهد بود.

در پروژه‌هایی که در معرض شرایط محیطی شدید، مواد مهاجم یا الزامات دوام بالا هستند، عدم انجام این آزمون یا اجرای غیراستاندارد آن، می‌تواند منجر به انتخاب نادرست بتن و کاهش عمر مفید سازه شود. از این‌رو توصیه می‌شود این آزمون نه به‌عنوان یک «گزینه اختیاری» بلکه به‌عنوان یک ضمانت مهندسی در طراحی و کنترل کیفیت مورد توجه قرار گیرد.

چه کارفرما باشید، چه مهندس ناظر، و چه دانشجویی در حال اجرای پایان‌نامه تخصصی، اجرای دقیق این آزمون نیازمند دانش، تجربه و تجهیزات تخصصی است.

مرکز تحقیقات بتن ایران (متب) به‌عنوان مرجع تخصصی و معتبر در حوزه فناوری بتن، آماده ارائه خدمات زیر به شماست:

• انجام آزمون جذب آب نیم‌ساعته بتن مطابق با آخرین ویرایش استاندارد ملی ۱۲۲-۱۶۰۸
• تفسیر مهندسی نتایج و ارائه گزارش‌های قابل استناد برای طرح اختلاط یا تایید بتن پروژه
• مشاوره فنی در ارایه طرح اختلاط بتن با جذب آب پایین
• همکاری در طرح‌های پژوهشی، پایان‌نامه‌ها و پروژه‌های دانشجویی
