آزمایش تعیین عمق نفوذ یون کلر در بتن (آزمایش RCPT)

آزمایش تعیین عمق نفوذ یون کلر در بتن (آزمایش RCPT)

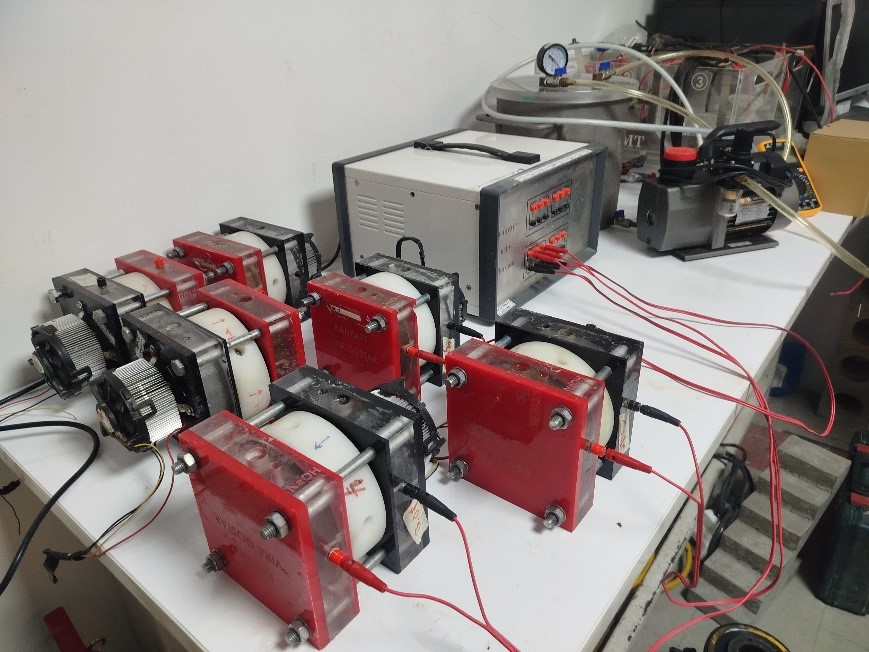

تصویر شماره ۱: دستگاه آزمایش تعیین عمق نفوذ یون کلر در بتن RCPT

در سازه‌های بتنی مسلح، دوام بتن در برابر عوامل مهاجم محیطی (محیط های فعال) نقشی تعیین‌کننده ای در پایداری و عملکرد درازمدت سازه ایفا می‌کند. یکی از مخرب‌ترین عوامل، نفوذ یون کلر به داخل بتن و رسیدن آن به ناحیه فولاد مسلح یا همان آرماتورها می باشد. این فرآیند می‌تواند منجر به خوردگی میلگرد، کاهش سطح مقطع مؤثر و در نهایت، افت شدید مقاومت و دوام سازه‌ای شود.

به همین منظور، ارزیابی مقاومت بتن در برابر نفوذ یون کلر به عنوان یکی از شاخص‌های کلیدی دوام، اهمیت بسزایی دارد. آزمایش RCPT یا آزمایش سریع نفوذ یون کلر، مطابق با استاندارد ASTM C1202 در استاندارد ملی ایران به شماره ۲۰۷۹۳ تدوین شده است. آزمایش تعیین عمق نفوذ یون کلر در بتن (آزمایش RCPT) یکی از معتبرترین روش‌های ارزیابی ویژگی دوامی بتن است.

در این مقاله، با استناد به متن کامل استاندارد ملی، به بررسی کامل هدف، دامنه کاربرد، الزامات فنی، تجهیزات مورد نیاز، روش اجرای آزمون، نحوه تحلیل نتایج و نکات کلیدی این آزمایش خواهیم پرداخت. این محتوا به نحوی تنظیم شده که برای مهندسان مشاور، مجریان پروژه های بتنی، مدیران آزمایشگاه بتن، تکنسین های بتن، دانشجویان رشته‌های عمران و کارفرمایان، راهنمایی کاربردی و دقیق فراهم آورد.

هدف و دامنه کاربرد

هدف از تدوین این استاندارد، ارائه روشی برای اندازه‌گیری هدایت الکتریکی بتن به‌منظور ارزیابی غیرمستقیم مقاومت آن در برابر نفوذ یون کلراید است. این روش آزمون، به‌ویژه برای بتن‌هایی مناسب است که ارتباط معنی‌داری بین نتایج حاصل از آن و روش‌های بلندمدت ارزیابی نفوذ یون کلراید (مانند روش حوضچه کلرید) برقرار باشد.

این استاندارد شامل روش آزمایشگاهی تعیین سریع هدایت الکتریکی نمونه‌های بتن، به‌منظور ارزیابی نسبی مقاومت آن‌ها در برابر نفوذ یون کلراید می‌باشد. در بسیاری از موارد، نتایج حاصل از هدایت الکتریکی، همبستگی مناسبی با نتایج حاصل از آزمون‌های غوطه‌وری در محلول کلرید در نمونه‌هایی با ترکیبات مشابه و عمل‌آوری یکسان دارد.

۱. ارزیابی آزمایشگاهی نمونه های بتن برای تعیین سریع مقاومت در برابر نفوذ یون کلرید.

۲. مناسب برای کنترل کیفیت، طراحی مخلوط، تحقیق و توسعه مصالح بتن.

۳. نتایج این آزمون معمولاً با آزمون های حوضچه کلرید (مانند استاندارد ASTM C1202) همبستگی خوبی دارد.

ملاحظات مهم:

• سن نمونه بتن و روش عمل آوری تأثیر قابل توجهی بر نتایج آزمایش RCPT دارد.
• برای بتن های دارای مواد افزودنی (مانند کلسیم نیتریت)، نتایج ممکن است غیرواقعی باشد و آزمون های بلند مدت توصیه می شود.
• وجود میلگرد یا مواد رسانای الکتریکی در نمونه بتن، نتایج را مخدوش می کند.
• این روش برای نمونه های با قطر اسمی ۱۰۰ میلیمتر طراحی شده، اما با تنظیمات مناسب برای قطرهای دیگر نیز قابل اجرا است.

هشدارها:

• استاندارد تمام مسائل ایمنی را پوشش نمیدهد، کاربران موظفند اصول ایمنی و بهداشت را رعایت کنند.
• در صورت استفاده از این آزمون برای پذیرش بتن، باید معیارهای آماری و سن آزمایش در مشخصات پروژه تعیین شود.

پیوست الف جدولی کیفی برای ارتباط نتایج این آزمون با میزان نفوذپذیری یون کلرید ارائه می دهد.

 مراجع الزامی این آزمایش:

مراجع داخلی (استاندارد ملی ایران):

1. استاندارد ملی ایران شماره ۳۲۰۵

   • عنوان: بتن – ساخت و عمل‌آوری نمونه‌ها در کارگاه – آیین کار
   • کاربرد: روش‌های ساخت و عمل‌آوری نمونه‌های بتن در محیط کارگاه.

2. استاندارد ملی ایران شماره ۱۲۳۰۶

   • عنوان: بتن – تهیه و آزمون نمونه‌های مغزه‌گیری شده و تیرهای اره‌شده بتنی – روش آزمایش
   • کاربرد: دستورالعمل مغزه‌گیری از سازه و آماده‌سازی نمونه‌های آزمایشگاهی.

3. استاندارد ملی ایران شماره ۵۸۱

   • عنوان: بتن – ساخت و عمل‌آوری نمونه‌های بتنی در آزمایشگاه – آیین کار
   • کاربرد: روش‌های استاندارد برای ساخت و عمل‌آوری نمونه‌ها در شرایط آزمایشگاهی.

مراجع بین‌المللی:

1. ASTM C670

   • عنوان: روش تهیه بیانیه‌های دقت و اریبی برای روش‌های آزمون مصالح ساختمانی
   • کاربرد: ارزیابی دقت و خطای روش آزمایش.

2. AASHTO T259

   • عنوان: روش آزمون مقاومت بتن در برابر نفوذ یون کلرید
   • کاربرد: روش‌های جایگزین برای ارزیابی نفوذپذیری کلرید

اصول آزمایش

در این روش آزمایش، جریان الکتریکی عبوری از یک نمونه بتنی با ضخامت ۵۰ میلی‌متر (یا مغزه/استوانه‌ای با قطر اسمی ۱۰۰ میلی‌متر) طی یک بازه زمانی ۶ ساعته اندازه‌گیری می‌شود. در این فرایند، اختلاف پتانسیل مستقیم به میزان ۶۰ ولت بین دو سر نمونه برقرار می‌گردد، به‌طوری که یک سر آن در محلول سدیم کلرید و سر دیگر در محلول سدیم هیدروکسید غوطه‌ور است. مقدار کل بار عبوری (بر حسب کولن) نشان‌دهنده میزان مقاومت نمونه در برابر نفوذ یون کلرید خواهد بود.

وسایل و تجهیزات مورد نیاز آزمایش RCPT

دستگاه اشباع خلأ

• قیف جداکننده یا ظروف درزبندی شده با قابلیت تخلیه از پایین و حداقل ظرفیت ۵۰۰ میلی لیتر.
• بشر ۱۰۰۰ میلی لیتر (یا بزرگتر) یا ظرف دیگری برای نگهداری نمونه های بتنی و آب، با قابلیت اتصال به خشک کن خلأ.
• خشک کن خلأ با قطر داخلی ۲۵۰ میلیمتر یا بیشتر، مجهز به شیرهای کنترل و اتصالات لاستیکی.
• پمپ خلأ با قابلیت حفظ فشار کمتر از ۵۰ میلیمتر جیوه (۶۶۵۰ پاسکال) در خشک کن.
• اندازه گیر خلأ یا فشارسنج با دقت ±۵ میلیمتر جیوه (±۶۶۵ پاسکال) در محدوده ۰ تا ۱۰۰ میلیمتر جیوه (۰ تا ۱۳۳۰۰ پاسکال).

نکته: برای جلوگیری از آسیب به پمپ خلأ، استفاده از تله آب یا تعویض روغن پمپ پس از هر بار استفاده توصیه می شود.

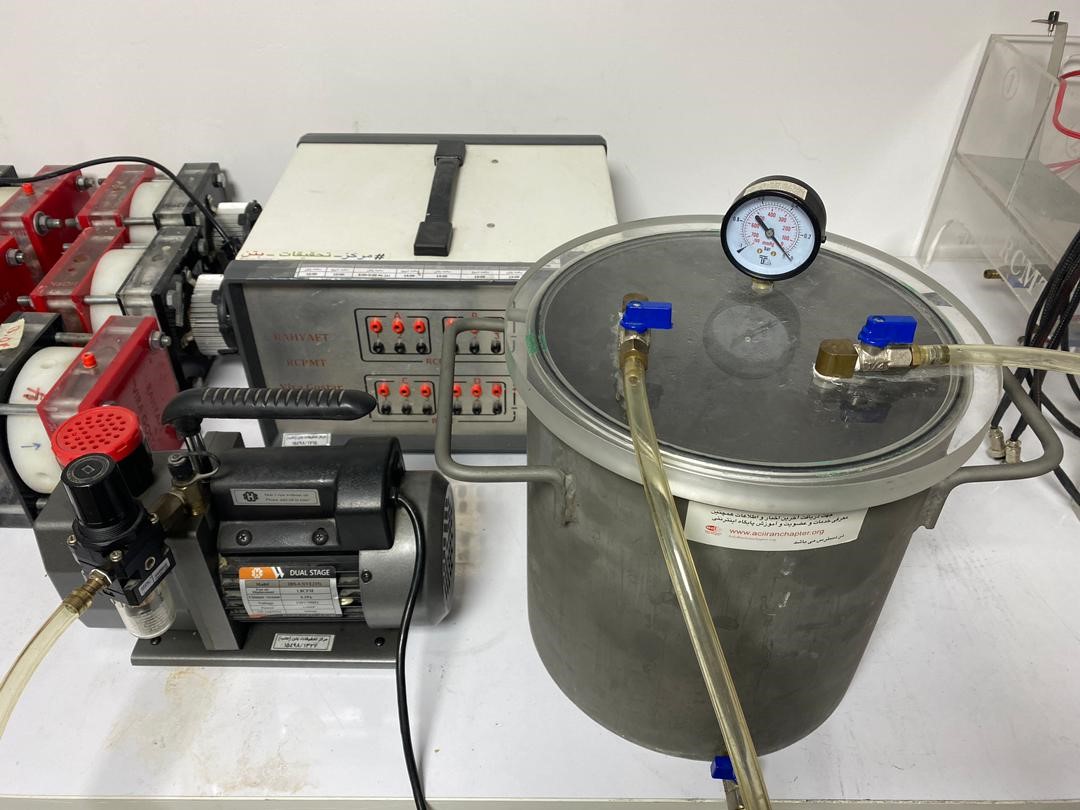

تصویر شماره ۲: پمپ خلأ و خشک کن

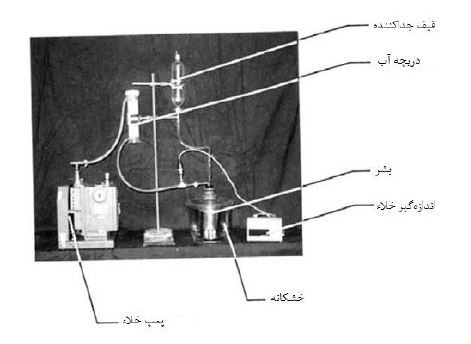

تصویر شماره ۳: پمپ خلأ و خشک کن

مواد و تجهیزات پوشش دهی نمونه ها

• پوشش نارسانای الکتریکی با چسبندگی سریع و قابلیت آببندی سطوح جانبی نمونه های بتنی.
• ترازو، ظروف کاغذی، کاردک چوبی و قلمموهای یکبار مصرف برای مخلوط کردن و اجرای پوشش.

تجهیزات اندازه گیری نمونه (در صورت نیاز)

• اره الماسه با بستر متحرک و قابلیت خنک کاری با آب یا اره سیلیکون کاربید برای برش نمونه ها (در صورتی که نمونه ها با اندازه نهایی قالب گیری نشده باشند).

واکنشگرها، مواد و سل (سلول) آزمایش

درزگیر سل آزمایش

• درزگیر مقاوم در برابر آب (مانند پلی‌متیل متاکریلات) برای آب‌ بندی نمونه بتن در سل آزمایش.
• مواد قابل استفاده:
  • لاستیک سیلیکونی
  • درزگیرهای لاستیکی سیلیکونی
  • گریس‌های سیلیکونی
  • واشرهای لاستیکی

محلول سدیم کلرید ۳% (NaCl)

• غلظت: ۳% وزنی در آب مقطر (درجه واکنش‌گری).
• کاربرد: ایجاد محیط یونی برای اندازه‌گیری هدایت الکتریکی.

محلول سدیم هیدروکسید ۰.۳ نرمال (NaOH)

• غلظت: ۰.۳ نرمال در آب مقطر (درجه واکنش‌گری).
• هشدار ایمنی:
  • سدیم هیدروکسید یک ماده خورنده قوی است و می‌تواند باعث سوختگی شدید پوست و آسیب به چشم شود.
  • تجهیزات حفاظتی ضروری:
    • عینک ایمنی، دستکش‌های مقاوم در برابر مواد شیمیایی، پیش‌بند و ماسک صورت.
    • در صورت تماس با پوست یا چشم، شست‌وشوی فوری با آب فراوان و مراجعه به پزشک ضروری است.

کاغذ صافی (اختیاری)

• نوع: کاغذ صافی شماره ۲ با قطر ۹۰ میلی‌متر.
• کاربرد: جلوگیری از نشت محلول در صورت استفاده از درزگیرهای لاستیکی.

سل ولتاژ عملی

• ساختار: دو محفظه پلی‌متیل متاکریلات با شبکه‌های رسانای الکتریکی و اتصالات خارجی.
• طرح استاندارد: مطابق شکل‌های ۱ و ۳ استاندارد.

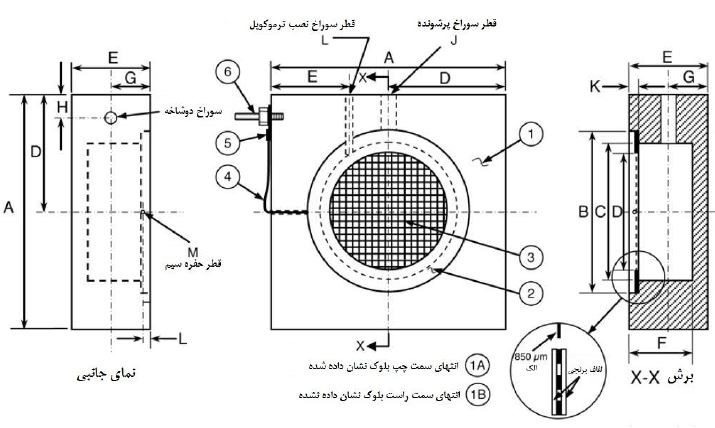

تصویر شماره ۴: سل آزمایش RCPT

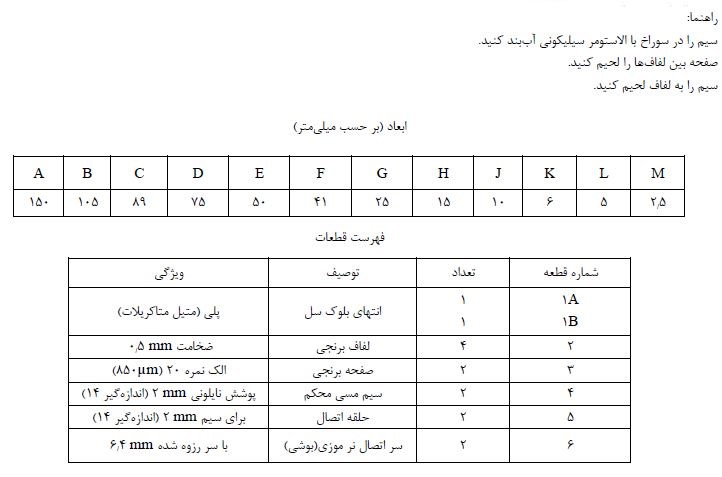

جدول شماره ۱: شماره و ابعاد قطعات آزمایش RCPT

• ویژگی‌ها:
  • ابعاد کلی و منافذ باید مطابق استاندارد باشد.
  • امکان استفاده از طرح‌های جایگزین در صورت رعایت ابعاد اصلی.

دستگاه اندازه‌گیری دما (اختیاری)

• محدوده: ۰ تا ۱۲۰ درجه سانتی‌گراد.

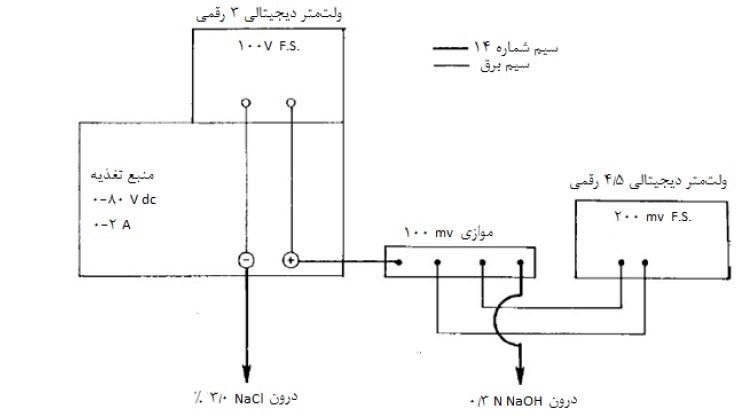

دستگاه اعمال ولتاژ و ثبت داده

• ولتاژ اعمالی: ۶۰ ± ۰.۱ ولت DC در طول سل.
• دقت اندازه‌گیری:
  • ولتاژ: ±۰.۱ ولت
  • جریان: ±۱ میلی‌آمپر
• اجزای سیستم:

• 1. ولت‌متر دیجیتال (DVM):
     • محدوده: ۰ تا ۹۹.۹ ولت
     • دقت: ±۰.۱%
  2. ولت‌متر دیجیتال حساس (mV):
     • محدوده: ۰ تا ۲۰۰ میلی‌ولت
     • دقت: ±۰.۱%
  3. مقاومت موازی:
     • دقت: ±۰.۱%
     • جایگزین: مقاومت ۰.۰۱ اهم با دقت ±۰.۱% (در صورت اتصال دقیق).
  4. منبع تغذیه DC:
     • محدوده ولتاژ: ۰ تا ۸۰ ولت
     • محدوده جریان: ۰ تا ۲ آمپر
     • قابلیت تثبیت ولتاژ در ۶۰ ± ۰.۱ ولت.
  5. کابل‌های عایق‌دار:
     • سایز: AWG 14 (1.6 mm)
     • ولتاژ تحمل: ۶۰۰ ولت.

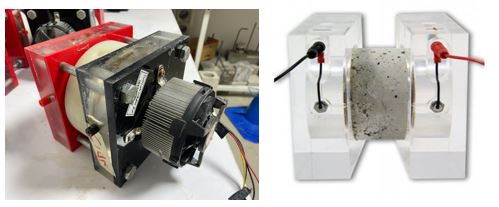

تصویر شماره ۵: نمونه بتنی قرار گرفته داخل سل آزمایش RCPT

تهیه و آماده‌ سازی نمونه‌های آزمایش RCPT

انتخاب و آماده‌سازی نمونه‌ها

• نمونه‌های آزمایشگاهی (قالب‌گیری شده):
  • باید از استوانه‌های بتنی با قطر ۱۰۰ میلی‌متر تهیه شوند.
  • مطابق روش استاندارد مراجع الزامی آماده‌سازی شوند.
• نمونه‌های مغزه‌گیری شده از سازه:
  • با استفاده از مته الماسه با قطر ۱۰۰ میلی‌متر مغزه‌گیری شود.

نکته:

• حداکثر اندازه سنگدانه‌ها در استاندارد مشخص نشده، اما تجربه نشان داده که برای بتن با سنگدانه‌های حداکثر ۲۵ میلی‌متر، نتایج آزمایش تکرارپذیر است.

عمل‌آوری نمونه‌ها

• بتن معمولی (فقط سیمان پرتلند):
  • عمل‌آوری مرطوب استاندارد (۲۸ روز)
• بتن با مواد جایگزین سیمان (مثل سرباره یا پوزولان):
  • عمل‌آوری مرطوب بلندمدت (۵۶ روز) به دلیل هیدراتاسیون کندتر.
  • عمل‌آوری تسریع‌شده (۷ روز مرطوب + ۲۱ روز در آب آهک اشباع ۳۸±۲°C) برای ارزیابی سریع‌تر.

نکات کلیدی:

• برای مقایسه چند طرح بتن، از روش عمل‌آوری یکسان استفاده شود.
• در صورت نیاز به نتایج سریع، روش تسریع‌شده قابل استفاده است، اما باید ارتباط آن با روش بلندمدت بررسی شود.

انتقال و نگهداری نمونه‌ها

• نمونه‌های مغزه‌گیری شده باید در کیسه‌های پلاستیکی دربسته به آزمایشگاه منتقل شوند.
• در صورت نیاز به انتقال طولانی‌مدت، از بسته‌بندی ضد یخ‌زدگی و ضربه استفاده شود.

برش نمونه‌ها

• با استفاده از اره الماسه یا سیلیکون کاربید، قطعه‌ای به طول ۵۰±۳ میلی‌متر از بالای نمونه بریده شود.
• سطح برش باید صاف و موازی با سطح بالایی نمونه باشد.
• برای حذف ناهمواری‌ها، از سنباده استفاده شود.

نمونه‌های بتنی با سطح اصلاح ‌شده

• اگر سطح بتن تحت عملیات خاصی (مثل آب‌بندی یا پرداخت) قرار گرفته و هدف آزمایش بررسی آن اثر نیست، بخش اصلاح‌شده حذف شده و قسمت مجاور آن (۵۰±۳ میلی‌متر) برای آزمایش استفاده شود.

شرایط‌دهی نمونه‌های آزمایش RCPT

تهیه آب هوازدایی شده

• ۱ لیتر آب معمولی را در ظرف دربسته بجوشانید.
• ظرف را از حرارت برداشته، درپوش را محکم بسته و اجازه دهید تا به دمای محیط برسد.

اجرای پوشش نمونه های بتنی

• نمونه آماده ‌شده طبق بخش ۶ را حداقل ۱ ساعت در هوا خشک کنید.
• حدود ۱۰ گرم پوشش زودگیر را با قلم مو روی تمام سطوح نمونه اعمال کنید.
• نمونه را روی نگهدارنده مناسب قرار دهید تا پوشش به‌طور یکنواخت توزیع شود.
• طبق دستورالعمل سازنده، پوشش باید تا حدی سفت شود که به دست نچسبد.

اشباع نمونه تحت خلأ

• نمونه پوشش‌داده‌ شده را در بشر یا ظرف مناسب داخل خشک‌کن خلأ قرار دهید.
• خشک‌کن را هوابندی کرده و پمپ خلأ را روشن کنید تا فشار به کمتر از ۵۰ میلی‌متر جیوه (۶۶۵۰ پاسکال) برسد.
• این خلأ را به مدت ۳ ساعت حفظ کنید.

تزریق آب به نمونه تحت خلأ

• قیف جداکننده را با آب هوازدایی ‌شده پر کنید.
• بدون ورود هوا، شیر آب را باز کرده و آب را به آرامی به ظرف حاوی نمونه اضافه کنید تا نمونه کاملاً پوشانده شود.

حفظ شرایط خلأ پس از تزریق آب

• شیر خلأ را بسته و اجازه دهید پمپ خلأ ۱ ساعت دیگر روشن بماند.

پایان مرحله خلأ

• شیر تخلیه هوا را بسته و پمپ را خاموش کنید.
• در صورت عدم استفاده از تله آب، روغن پمپ را تعویض کنید.
• شیر خلأ را باز کنید تا هوا به آرامی وارد خشک‌کن شود.

غرق‌آبی نهایی نمونه

• نمونه را به مدت ۱۸±۲ ساعت در آب باقی بگذارید (از همان آب هوازدایی‌شده استفاده شود).

روش اجرای آزمایش تعیین عمق نفوذ یون کلر در بتن (آزمایش RCPT)

آماده‌سازی نمونه پس از اشباع

• نمونه های بتن را از آب خارج کرده و آب اضافی آن را بگیرید.
• نمونه را به یک ظرف هوابند یا محیطی با رطوبت نسبی ≥۹۵% منتقل کنید تا از خشک شدن آن جلوگیری شود.

نصب نمونه در سل آزمایش

الف) روش استفاده از درزگیر دو جزئی )روش استاندارد(

1. ۲۰ تا ۴۰ گرم درزگیر را آماده کنید.
2. در صورت نیاز، کاغذ صافی شماره ۲ را در مرکز سطح سل قرار دهید.
3. درزگیر را با ماله روی لبه‌های سل اعمال کنید تا از نشت محلول جلوگیری شود.
4. نمونه را روی توری رسانای سل فشار دهید و درزگیر اضافی را پاک کنید.
5. سطح آزاد نمونه را با لاستیک یا ورق پلاستیکی بپوشانید تا از تبخیر رطوبت جلوگیری شود.
6. مراحل فوق را برای نیمه دوم سل تکرار کنید.

ب) روش جایگزین )استفاده از واشر لاستیکی(

• از یک واشر لاستیکی با قطر خارجی ۱۰۰ میلی‌متر و ضخامت ۶ میلی‌متر استفاده شود.
• نمونه را بین دو نیمه سل قرار داده و با فشار مناسب مهر و موم کنید.

پر کردن سل با محلول‌های شیمیایی

• نیمه سل متصل به قطب منفی: با محلول ۳% NaCl پر شود.
• نیمه سل متصل به قطب مثبت: با محلول ۰.۳ نرمال NaOH پر شود.

اتصال تجهیزات الکتریکی

• سیم‌های اتصال را به سل متصل کنید.
• منبع تغذیه را روشن کرده و ولتاژ را روی ۶۰±۰.۱ ولت DC تنظیم کنید.
• دمای محیط باید بین ۲۰ تا ۲۵°C باشد و در طول آزمایش ثابت بماند.

اندازه‌گیری و ثبت داده‌ها

• جریان الکتریکی را حداقل هر ۳۰ دقیقه اندازه‌گیری و ثبت کنید.
• در صورت استفاده از سیستم ولت‌متر + مقاومت موازی، از ضرایب تبدیل مناسب برای محاسبه جریان استفاده شود.
• محلول‌های سل باید در طول آزمایش به طور کامل پر باقی بمانند.

پایان آزمایش

• آزمایش پس از ۶ ساعت به پایان می‌رسد (مگر در موارد خاص).
• نمونه را خارج کرده و سل را کاملاً با آب بشویید.
• باقی‌مانده درزگیر را تخلیه و پاک کنید.

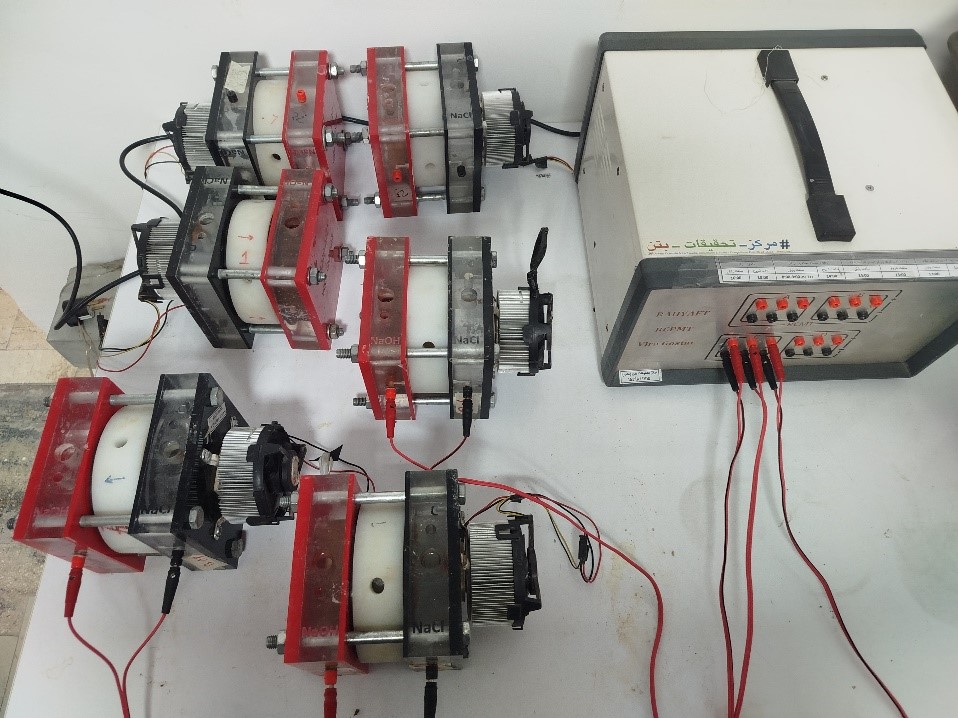

تصویر شماره ۶: قرائت نتایج بدست آمده از انجام آزمایش RCPT

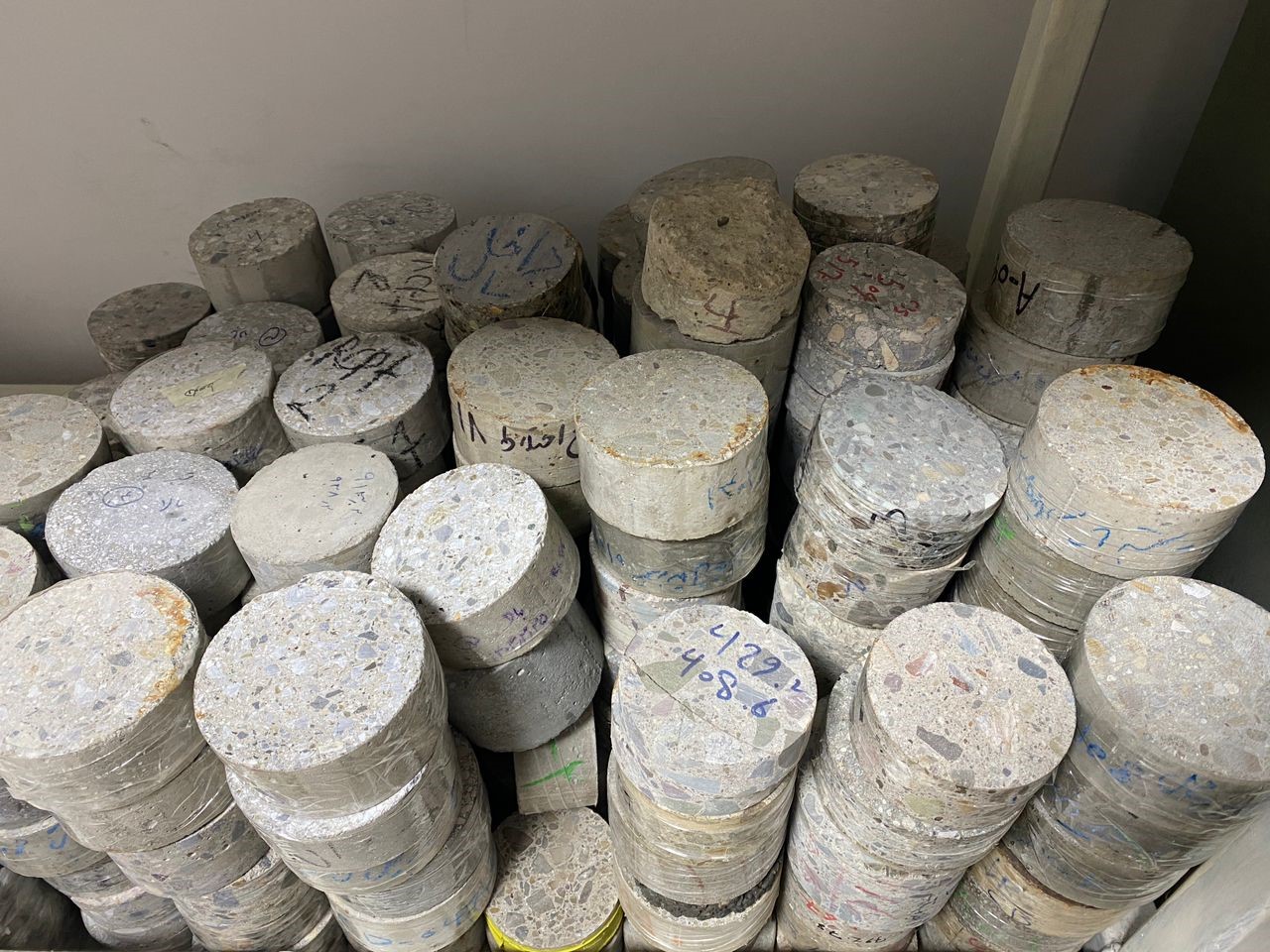

تصویر شماره ۷:  نمونه های بتنی که در مرکز تحقیقات بتن روی آنها آزمایش RCPT انجام شده است.

روش محاسبه نتایج آزمایش هدایت الکتریکی بتن

۱-۹: محاسبه بار عبوری (کولن)

1. رسم نمودار جریان-زمان:
   • جریان (آمپر) را بر حسب زمان (ثانیه) رسم کنید.
   • یک منحنی هموار بدون پراکندگی از داده‌ها ترسیم نمایید.
2. محاسبه سطح زیر منحنی:
   • سطح زیر منحنی در بازه ۶ ساعت (۲۱۶۰۰ ثانیه) برابر با بار عبوری (کولن) است.
   • روش محاسبه:
     • انتگرال عددی از جریان نسبت به زمان.
     • یا با استفاده از رابطه ذوزنقه‌ای برای داده‌های گسسته (ثبت هر ۳۰ دقیقه):

Q=900(I_۰+2I_۳۰+2I_۶۰+⋯+2I_۳۳۰+I_۳۶۰)

1. • • • Q : بار عبوری (کولن).
       • : I_۰جریان در لحظه اعمال ولتاژ (آمپر).
       • I_t: جریان در زمان t دقیقه پس از اعمال ولتاژ (آمپر).

تصحیح برای نمونه‌های با قطر غیراستاندارد

• اگر قطر نمونه متفاوت از ۹۵ میلی‌متر باشد، بار عبوری با رابطه زیر تصحیح می‌شود:

Q_x=Q_s×(۹۵/x)^۲

• • Qs: بار عبوری نمونه استاندارد (قطر ۹۵ میلی‌متر).
  • QX: بار عبوری نمونه با قطرx  میلی‌متر.

تصویر شماره ۸: چرخه کامل سیستم آزمایش نفوذ یون کلر در بتن

آزمایش RCPT (آزمون سریع نفوذ یون کلر در بتن) یکی از روش‌های معتبر و استاندارد برای ارزیابی دوام بتن در برابر نفوذ یون کلرید است که طبق ASTM C1202 و استاندارد ملی ایران ۲۰۷۹۳ در آزمایشگاه تخصصی مرکز تحقیقات بتن (متب) انجام می‌شود. جهت کسب اطلاعات بیشتر میتوانید متن استاندارد ملی ایران ۲۰۷۹۳ را اینجا بخوانید و یا با کارشناسان فنی ما درآزمایشگاه بتن مرکز تحقیقات بتن (متب) تماس حاصل فرمایید.

لینک دانلود استاندارد INSO 20793 استاندارد آزمایش تعیین عمق نفوذ یون کلر در بتن – آزمایش RCPT

لینک دانلود استاندارد ASTM C1202 استاندارد آزمایش تعیین عمق نفوذ یون کلر در بتن – آزمایش RCPT

این آزمون با اندازه‌گیری هدایت الکتریکی نمونه بتن، مقاومت نسبی آن در برابر نفوذ کلرید را به‌طور غیرمستقیم تعیین می‌کند. نتایج حاصل از آزمایش RCPT معمولاً با روش‌های بلندمدت مانند آزمون حوضچه کلرید همبستگی بالایی دارد. اجرای دقیق این آزمایش مستلزم آماده‌سازی صحیح نمونه، استفاده از تجهیزات استاندارد، رعایت الزامات ایمنی و تحلیل صحیح داده‌هاست. اهمیت این آزمون در حفظ دوام و افزایش طول عمر سازه‌های بتنی مسلح، به‌ویژه در شرایط محیطی مهاجم، بسیار بالاست و می‌تواند به عنوان شاخص کلیدی در کنترل کیفیت و طراحی مخلوط بتن به‌کار رود.
