آزمایش تعیین هدایت الکتریکی آب مصرفی در بتن
استاندارد ASTM D1125 مجموعهای از روشهای استاندارد برای اندازهگیری هدایت الکتریکی و مقاومت الکتریکی آب مصرفی در بتن را ارائه میدهد که بهعنوان ابزاری کلیدی در ارزیابی کیفیت آب در صنایع مختلف، بهویژه بتن، شناخته میشود. این استاندارد که تحت نظارت کمیته D19 انجمن ASTM تدوین شده است، دو روش اصلی آزمون را شامل میشود:
- روش آزمون A: برای اندازهگیریهای میدانی و آزمایشگاهی روتین روی نمونههای ساکن (غیرجاری) با هدایت الکتریکی در محدوده ۱۰ تا ۲۰۰,۰۰۰ میکروزیمنس بر سانتیمتر (µS/cm).
- روش آزمون B: برای اندازهگیریهای پیوسته و خطی (in-line) در همان محدوده هدایت، که بهویژه برای کاربردهای صنعتی با جریان مداوم آب مناسب است.
این روشها در ابتدا برای آب معرف (reagent water) آزمایش شدهاند، اما با توجه به انعطافپذیری و دقت بالای آنها، برای انواع مختلف آب از جمله آبهای طبیعی، تصفیهشده، و آبهای صنعتی مانند آب بویلر، آب تغذیه بویلر، آب خنککننده، و حتی آبهای شور و نیمهشور قابل استفاده هستند. در سازه های بتنی، کیفیت آب مصرفی نقش مهمی در خواص نهایی بتن، از جمله مقاومت فشاری، دوام، و مقاومت در برابر خوردگی آرماتورها دارد. ناخالصیهای یونی موجود در آب میتوانند بر فرآیند هیدراتاسیون سیمان تأثیر بگذارند و باعث کاهش کیفیت بتن شوند. به همین دلیل، استفاده از روشهای استاندارد مانند ASTM D1125 برای ارزیابی هدایت الکتریکی آب در پروژههای بتنی از اهمیت ویژهای برخوردار است.
مرکز تحقیقات بتن «متب» با هدف ارتقای کیفیت در سازه های بتنی، این استاندارد را بهعنوان یکی از ابزارهای کلیدی برای کنترل کیفیت آب معرفی میکند. این روشها امکان شناسایی ناخالصیهای یونی را فراهم میکنند و به مهندسان و محققان کمک میکنند تا از مناسب بودن آب برای تولید بتن اطمینان حاصل کنند. علاوه بر این، استاندارد ASTM D1125 میتواند در بررسی صحت تحلیلهای شیمیایی آب و ارزیابی خلوص بخار در فرآیندهای صنعتی مرتبط با سازه های بتنی مورد استفاده قرار گیرد.
هدف و دامنه کاربرد
هدف: این استاندارد به منظور اندازهگیری هدایت الکتریکی و مقاومت الکتریکی آب مصرفی در بتن طراحی شده است تا ناخالصیهای یونی موجود در آب شناسایی و در برخی موارد بهصورت کمی ارزیابی شوند. این موضوع در سازه های بتنی برای اطمینان از کیفیت آب مصرفی در تولید بتن بسیار مهم است، زیرا ناخالصیها میتوانند بر مقاومت و دوام بتن سخت شده تأثیر بگذارند.
دامنه کاربرد:
- مناسب برای انواع آبها از جمله آب طبیعی، آب تصفیهشده، آب مورد استفاده در بویلرها، و آبهای شور.
- محدوده اندازهگیری هدایت الکتریکی از ۱۰ تا ۲۰۰,۰۰۰ µS/cm.
- قابل استفاده برای بررسی کیفیت آب در فرآیندهای تولید بتن، خنکسازی، و سایر کاربردهای صنعتی.
- این روشها در آب معرف آزمایش شدهاند، اما کاربران باید از صحت آنها برای آبهای دیگر اطمینان حاصل کنند.
مراجع الزامی
استانداردهای زیر بهعنوان منابع الزامی در این روش آزمون ذکر شدهاند:
- ASTM D1066 : راهنمای نمونهبرداری از بخار.
- ASTM D1129 : اصطلاحات مرتبط با آب.
- ASTM D1192 : مشخصات تجهیزات نمونهبرداری از آب و بخار.
- ASTM D1193 : مشخصات آب معرف.
- ASTM D2186 : روش آزمون برای ناخالصیهای رسوبگذار در بخار.
- ASTM D2777 : راهنمای دقت و سوگیری روشهای کمیته D-19.
- ASTM D3370 : راهنمای نمونهبرداری از آب در سیستمهای بسته.
- ASTM D4519 : آزمون آنلاین آنیونها و دیاکسید کربن در آب با خلوص بالا.
- ASTM D5391 : آزمون هدایت و مقاومت الکتریکی در نمونههای جاری آب با خلوص بالا.
- ASTM E1 : مشخصات دماسنجهای ASTM
این استانداردها بهعنوان مرجع برای کاربران پروژه های عمرانی هستند و مرکز تحقیقات بتن ایران «متب» براساس استاندارد های مرجع تمام مراحل آزمایش بررسی و آزمون را اجرا می کند.
اهمیت آزمون
اندازهگیری هدایت الکتریکی و مقاومت الکتریکی آب مصرفی در بتن در پروژه های عمرانی از اهمیت بالایی برخوردار است، زیرا:
- تشخیص ناخالصیها: هدایت الکتریکی نشاندهنده وجود یونهای محلول در آب است که میتوانند بر خواص بتن، مانند مقاومت فشاری و دوام، تأثیر منفی بگذارند.
- کاربرد در تولید بتن: آب با کیفیت پایین ممکن است باعث خوردگی آرماتورها یا کاهش دوام بتن شود. این روشها به کنترل کیفیت آب کمک میکنند.
- ارزیابی کیفیت بخار و آب صنعتی: در فرآیندهای صنعتی مرتبط با تولید بتن، مانند خنکسازی یا تولید بخار، این روشها به شناسایی ناخالصیها کمک میکنند.
- تأیید تحلیلهای شیمیایی: این آزمونها برای بررسی صحت تحلیلهای شیمیایی آب استفاده میشوند.
واحد آزمایشگاه بتن مرکز تحقیقات بتن «متب» استفاده از این روشها را برای اطمینان از کیفیت آب در پروژههای بتنی توصیه میکند.
۴. تداخلات
عوامل زیر ممکن است در اندازهگیری هدایت یا مقاومت الکتریکی آب مصرفی در بتن اختلال ایجاد کنند:
- گازهای محلول: تماس آب با هوا، بهویژه دیاکسید کربن، میتواند هدایت الکتریکی را افزایش دهد (بهویژه در آبهای با خلوص بالا). استفاده از سلولهای جریاندار برای جلوگیری از این مشکل توصیه میشود.
- رسوب روی الکترودها: رسوبات یا بیوفیلمها روی الکترودها میتوانند باعث خطا در نتایج شوند. شستشوی منظم الکترودها با حلالهای مناسب این مشکل را برطرف میکند.
- تداخل الکتریکی: در آبهای با مقاومت بالا، سیگنالهای الکتریکی خارجی ممکن است نتایج را مخدوش کنند. استفاده از سلولهای محافظدار توصیه میشود.
۵. وسایل
تجهیزات مورد نیاز برای اجرای این آزمون شامل موارد زیر است:
- مدار اندازهگیری: دستگاههایی مانند پل ویتستون یا مترهای دیجیتال/آنالوگ با جریان متناوب برای کاهش خطاها.
- سلولهای هدایتسنجی:
- سلولهای جریاندار یا خطی برای آبهای با هدایت کمتر از ۱۰ µS/cm.
- سلولهای پیپتی یا غوطهوری برای هدایتهای بالاتر، با محافظت توسط گازهای بیاثر مانند نیتروژن.
- پروبهای دمایی: دماسنجها یا حسگرهای دمایی با دقت ±۰.۱°C برای کنترل یا جبران دما.
- مواد شیمیایی:
- آب معرف با هدایت حداکثر ۱.۵ µS/cm.
- محلولهای مرجع پتاسیم کلرید (KCl) برای کالیبراسیون.
- حلالهای تمیزکننده مانند الکل، اتر، و اسید هیدروکلریک برای نگهداری الکترودها.
متب امکان دسترسی به این تجهیزات را در آزمایشگاههای خود فراهم کرده است.
نمونهبرداری
- نمونهبرداری باید مطابق با استانداردهای ASTM D1066، D1192 و D3370 انجام شود.
- نمونهها باید از تماس با گازهای جوی (مانند آمونیاک یا گازهای اسیدی) محافظت شوند.
- برای آبهای با هدایت کمتر از ۱۰ µS/cm، استفاده از سلولهای جریاندار توصیه میشود.
- برای آبهای با هدایت ۵ تا ۱۰ µS/cm، میتوان از سلولهای غوطهوری با لایه محافظ نیتروژن یا هلیوم استفاده کرد.
متب راهنماییهای لازم برای نمونهبرداری صحیح را در اختیار کاربران قرار میدهد.
روش آزمون A : اندازهگیری میدانی و آزمایشگاهی نمونههای ساکن
دامنه کاربرد: روش آزمون A برای اندازهگیری هدایت الکتریکی آب در نمونههای ساکن (غیرجاری) در محیطهای میدانی و آزمایشگاهی طراحی شده است. این روش برای آبهایی با هدایت الکتریکی بین ۱۰ تا ۲۰۰,۰۰۰ میکروزیمنس بر سانتیمتر (µS/cm) مناسب است و در سازه های بتنی برای ارزیابی کیفیت آب مصرفی در تولید بتن کاربرد دارد.
خلاصه روش: این روش از سلولهای هدایتسنجی نوع پیپتی یا غوطهوری (dip-type) برای اندازهگیری هدایت نمونههای ساکن استفاده میکند. برای دستیابی به نتایج دقیق، کنترل دما یا تصحیح دمایی ضروری است، زیرا هدایت الکتریکی به شدت به دما وابسته است. این روش شامل دو رویکرد است:
- روش دقیق با کنترل دما: نمونه در دمای ۲۵±۰.۱°C نگه داشته میشود تا نیاز به تصحیح دما حذف شود.
- روش روتین با تصحیح دما: اندازهگیری در دماهای مختلف انجام شده و با استفاده از ضریب تصحیح دما، نتایج به ۲۵°C تبدیل میشوند.
مراحل اجرا:
کالیبراسیون سلول هدایتسنجی:
- ثابت سلول (J) باید با دقت ±۱% مشخص شود. این کار با استفاده از محلولهای مرجع پتاسیم کلرید (KCl) انجام میشود (جدول ۱ استاندارد).
- سلول را چندین بار با آب و سپس با محلول مرجع KCl شستشو دهید.
- دمای محلول را به ۲۵±۰.۱°C تنظیم کنید و مقاومت یا هدایت را اندازهگیری کنید تا مقادیر ثابت شوند.
- ثابت سلول با فرمولهای بخش محاسبه و نتایج
اندازهگیری دقیق (کنترل دما):
- از سلول پیپتی یا غوطهوری استفاده کنید.
- سلول را چندین بار با آب و سپس با نمونه شستشو دهید.
- دمای نمونه را به ۲۵±۰.۱°C تنظیم کنید (با استفاده از دماسنج با دقت ±۰.۱°C)
- مقاومت یا هدایت را اندازهگیری کنید و با استفاده از فرمولهای بخش محاسبات، هدایت یا مقاومت را محاسبه کنید (Q=1، زیرا دما کنترل شده است).
اندازهگیری روتین (تصحیح دما):
- سلول را مشابه مرحله قبل شستشو دهید.
- مقاومت یا هدایت و دمای نمونه (با دقت ±۰.۱°C) را اندازهگیری کنید تا مقادیر ثابت شوند.
- اگر ابزار دارای جبرانکننده دمایی دستی باشد، آن را به دمای نمونه تنظیم کنید. در صورت استفاده از جبرانکننده خودکار، زمان کافی برای تعادل دمایی در نظر بگیرید.
- اگر ابزار جبران دمایی ندارد، ضریب تصحیح دما (Q) را طبق بخش ۱۱ استاندارد تعیین کنید.
- هدایت یا مقاومت را با فرمولهای بخش محاسبات محاسبه کنید.
کاربرد در سازه های بتنی: این روش برای بررسی کیفیت آب مصرفی در بتن، بهویژه در پروژههای میدانی یا آزمایشگاهی، مناسب است. مرکز تحقیقات بتن «متب» این روش را برای اطمینان از عدم وجود ناخالصیهای مضر در آب توصیه میکند.
روش آزمون B : اندازهگیری پیوسته و خطی
دامنه کاربرد: روش آزمون B برای اندازهگیری پیوسته هدایت الکتریکی آب در سیستمهای جریاندار (مانند خطوط تولید صنعتی) طراحی شده است و برای محدوده هدایت ۱۰ تا ۲۰۰,۰۰۰ میکروزیمنس بر سانتیمتر (µS/cm) مناسب است. این روش در فرآیندهای صنعتی مرتبط با بتن، مانند تولید بخار یا خنکسازی، کاربرد دارد.
خلاصه روش: این روش از سلولهای هدایتسنجی جریاندار (flow-type) برای اندازهگیری هدایت در جریان مداوم آب استفاده میکند. مشابه روش A، دو رویکرد دقیق (با کنترل دما) و روتین (با تصحیح دما) وجود دارد.
مراحل اجرا:
کالیبراسیون سلول هدایتسنجی:
- مشابه روش A، ثابت سلول با محلولهای مرجع KCl کالیبره میشود تا دقت ±۱% تضمین شود.
اندازهگیری دقیق (کنترل دما):
- از سلول جریاندار استفاده کنید.
- جریان نمونه را تنظیم کنید تا عاری از محصولات خوردگی یا ذرات معلق باشد.
- دمای جریان نمونه را به ۲۵±۰.۱°C تنظیم کنید (با دماسنج دقیق).
- مقاومت یا هدایت را اندازهگیری کنید و با فرمولهای بخش محاسبات، هدایت یا مقاومت را محاسبه کنید (Q=1).
اندازهگیری روتین (تصحیح دما):
- جریان نمونه را به دمایی نزدیک به ۲۵°C تنظیم کنید.
- مقاومت یا هدایت و دمای نمونه را اندازهگیری کنید.
- اگر ابزار جبران دمایی دستی یا خودکار دارد، آن را تنظیم کنید یا زمان کافی برای تعادل دمایی بدهید.
- در صورت عدم وجود جبران دمایی، ضریب Q را طبق بخش ۱۱ استاندارد تعیین کنید.
- هدایت یا مقاومت را با فرمولهای بخش محاسبات محاسبه کنید.
کاربرد در سازه های بتنی: روش B برای نظارت مداوم بر کیفیت آب در فرآیندهای صنعتی، مانند سیستمهای خنککننده یا تولید بخار در کارخانههای بتن، مناسب است. «متب» این روش را برای کاربردهای صنعتی که نیاز به کنترل کیفیت مداوم دارند توصیه میکند.
محاسبه و نتایج

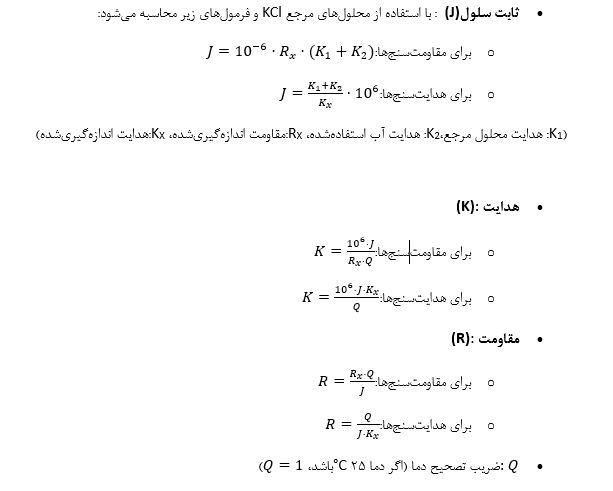

محاسبات:
گزارش نتایج:
- هدایت یا مقاومت در ۲۵°C با دقت ۱% (برای اندازهگیری در ۲۵±۰.۱°C) یا ۳% (در غیر این صورت) گزارش شود.
- نتایج در واحدهای میکروزیمنس بر سانتیمتر (برای هدایت) یا اهم-سانتیمتر (برای مقاومت) ارائه شوند.
دقت و سوگیری:
- روش A در آزمایشگاههای مختلف آزمایش شده و دقت آن در محدوده مشخصشده قابلاعتماد است.
- برای روش B، به دلیل پیوسته بودن، خطاها ممکن است بین ۱ تا ۳۰ درصد باشند.
جمعبندی
استاندارد ASTM D1125 ابزارهای استاندارد و دقیقی برای اندازهگیری هدایت و مقاومت الکتریکی آب مصرفی در بتن ارائه میدهد که در سازه های بتنی برای کنترل کیفیت آب مصرفی بسیار مهم است. این روشها به شناسایی ناخالصیهای یونی، ارزیابی کیفیت آب، و بهبود دوام و عملکرد بتن کمک میکنند. مرکز تحقیقات بتن «متب» استفاده از این استاندارد را برای پروژههای بتنی توصیه میکند و خدمات آزمایشگاهی و مشاورهای مرتبط را ارائه میدهد. برای کسب اطلاعات بیشتر یا درخواست انجام آزمایشات آب مصرفی در بتن، با واحد آزمایشگاه بتن «متب» تماس بگیرید.
